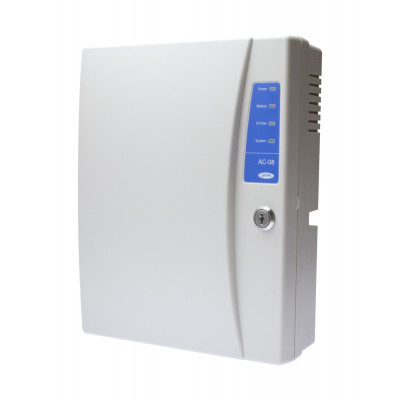

AC-08 Сетевой охранный контроллер ParsecNET 3
- Производитель:
- Модель:AC-08
Описание:
Каждый контроллер AC-08 обслуживает следующие ресурсы:
- 8 охранных шлейфов (при использовании платы расширения – до 16 шлейфов), индивидуально конфигурируемых для работы с сухим контактом или с двумя нагрузочными резисторами (для определения 4х состояний шлейфа).
- 4 программируемых релейных выхода (при использовании платы расширения – до 8 выходов).
- Вход клавиатуры для автономного управления функциями постановки на охрану и снятия с охраны.
- Кроме того, обслуживается тампер корпуса контроллера и контролируется сетевое напряжение и напряжение аккумулятора.
ПО ПРИНЦИПУ РАБОТЫ ЗОНЫ МОГУТ БЫТЬ СЛЕДУЮЩИХ ТИПОВ:
- Обычная.
- 24-часовая.
- Пожарная (24-часовая, отличающаяся типом тревоги).
Для каждой зоны (шлейфа) индивидуально программируется инерционность срабатывания, время задержки постановки на охрану и время задержки сигнала тревоги. Кроме того, зона может иметь атрибут «пропуск разрешен». Наличие такого атрибута позволяет поставить область на охрану с пропуском зоны, которая на момент постановки на охрану неисправна или активна (в состоянии тревоги). Пропущенная зона будет ставиться на охрану при очередной постановке на охрану области, в которую она входит.
КОЛИЧЕСТВО ОБЛАСТЕЙ ОХРАНЫ
- 1...8
КОЛИЧЕСТВО ОХРАНЫХ ЗОН
- 8...16
ИНТЕРФЕЙС СВЯЗИ С ПК
- RS-485 с гальванической развязкой
ИСПОЛНЕНИЕ
Контроллеры AC-08 поставляются в пластиковом корпусе с источником питания и местом для аккумулятора резервного питания.
ИСТОЧНИК ПИТАНИЯ
Источник питания контроллера выполнен в виде отдельного узла и размещается в корпусе под платой контроллера. Источник обеспечивает питание контроллера, считывателей, замка и других дополнительных устройств, подключаемых к контроллеру, а также заряжает и контролирует заряд аккумулятора резервного питания.
ПОДКЛЮЧАЕМОЕ ОБОРУДОВАНИЕ
- 8 охранных зон
- Расширитель NMI-08 на 8 дополнительных зон
- 4 программируемых релейных выхода
- Расширитель NMO-04 с 4 дополнительными реле
- Клавиатура AKD-01 для управления режимами охраны
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Габаритные размеры корпуса | 290×230×85 мм | - |
Вес брутто/нетто | 1691 г / 1419 г | - |
Температура | 0...+55 °C | - |
Влажность | 0...90% | Без конденсата |
Количество областей охраны | 1...8 | - |
Количество зон | 8...16 | - |
Количество реле | 4...8 | - |
Интерфейс связи с ПК | RS-485 | Не более 8 охранных контроллеров |
Скорость обмена | 9600-8-N бод | - |
Гальваническая развязка шины | Да | - |
Емкость буфера транзакций | 1024 | - |
Емкость базы данных пользователей | 768 | - |
Напряжение первичного питания | 220 (+/- 10%) В | Переменный ток |
Напряжение вторичного питания | 12 В | Постоянный ток |
Максимальный потребляемый ток | Нe более 100 мА | - |
Вход охранного датчика | Нормально замкнутые контакты | Определение 2-х или 4-х состояний линии |
Вход тампера корпуса | Нормально замкнутые контакты | - |
Режим работы | Круглосуточный | - |
