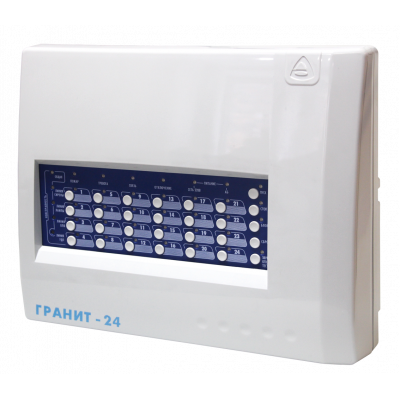

Гранит-24 Прибор приемно-контрольный и управления охранно-пожарный
24 ШС, 4 выхода ПЦН + выход ОПВ, АКБ 7 А/ч
- Производитель:
- Модель:Гранит-24
Назначение
Приборы предназначены для обеспечения имущественной и пожарной безопасности объектов.
Особенности
- 24 шлейфа сигнализации (ШС) с функциями охранных или пожарных.
- 3 встроенные тактики применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение Keyprog.
- Способы постановки на охрану и снятия с охраны:
- электронными ключами Touch Memory через считыватель ТМ;
- кнопками «1»…«24» на панели индикации и управления прибора;
- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» варианты 2…10 производства ООО НПО «Сибирский Арсенал» (приобретается отдельно).
- Способы управления оповещением при пожаре:
- автоматически (при определении события «Пожар2» и, опционально, «Пожар1» в пожарном ШС в пожарном ШС).
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- дистанционно, с помощью устройства дистанционного пуска (УДП);
- Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
- Возможность передачи тревожных извещений «Пожар1», «Пожар2» и «Тревога» на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле (ПЦН1 и ПЦН2).
- Четыре выхода оповещения «открытый коллектор»: «Лампа», «Сирена», «Оповещение о пожаре» и «Неисправность».
- Автоматический контроль линий оповещения и управления на обрыв и короткое замыкание.
- Отключаемый выход «+12В» для питания и сброса состояния извещателей.
- Неотключаемые выходы «ВЫХ» с выходным напряжением 12 В для питания извещателей и оповещателей.
- Для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат».
- Функция «Тихая тревога» позволяет не привлекать внимание при тревоге: не включается сирена, не мигает лампа. Срабатывание отображается только светодиодным индикатором прибора, выдача сигнала «Тревога» происходит на линию ПЦН1 или ПЦН2 (зависит от настроек).
- Функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
- В стандартных тактиках обеспечивается задержка выдачи сигнала тревоги на внешний звуковой оповещатель после нарушения охранного ШС1 на время задержки 15 секунд, необходимое для снятия прибора с охраны. При нарушении других охранных ШС внешний звуковой оповещатель включается без задержки.
- Парольная защита органов управления прибора от несанкционированного доступа.
- Встроенный источник бесперебойного питания под аккумулятор.
- Прибор автоматически переходит на питание от резервного аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдается.
- При полном отключении электропитания (220 В и АБ) прибор запоминает состояние ШС.
- Заземление корпуса не требуется.
- Защита от перенапряжения на входе каждого ШС.
Технические характеристики
Количество шлейфов сигнализации | 24 |
Информативность (количество видов извещений) | 17 |
Емкость памяти кодов идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) | 128 шт. |
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 15…19 В |
Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА |
Параметры выходов реле ПЦН («сухой контакт»): напряжение/ток, до | 100 В / 150 мА |
Ток потребления по выходу «12В» для питания извещателей, не более | 250 мА |
Ток потребления по выходу «ОПВ» (оповещение), не более | 200 мА |
Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более | 200 мА |
Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенного, заряженного аккумулятора), не более | 500 мА |
Напряжение питания сети (переменный ток 50 Гц) | 187...242 В |
Мощность, потребляемая от сети, не более | 20 ВА |
Напряжение питания от аккумуляторной батареи | 11,8...14,0 В |
Номинальная емкость резервного аккумулятора | 7 Ач |
Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более | 150 мА |
Степень защиты | IP20 |
Диапазон рабочих температур | -30… 50 °С |
Габаритные размеры корпуса прибора | 325x260x90 мм |
Масса без аккумулятора, не более | 2,5 кг |
