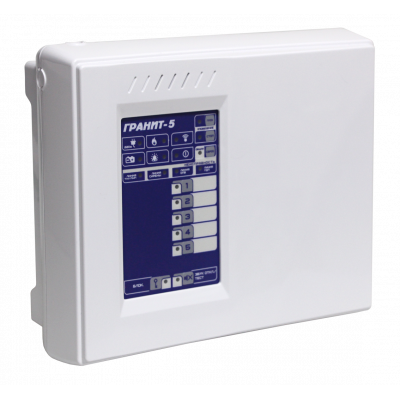

Гранит-5 Прибор приемно-контрольный и управления охранно-пожарный
5 ШС, 4 выхода реле ПЦН + выход ОПВ, АКБ 7 А/ч, USB
- Производитель:
- Модель:Гранит-5
Приборы предназначены для обеспечения имущественной и пожарной безопасности объектов.
Особенности
- 5 шлейфов сигнализации (ШС) с функциями охранных или пожарных.
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB.
- Прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения «Пожар1», «Пожар2» и «Тревога» размыканием «сухих» контактов реле ПЦН1 и ПЦН2.
- Способы постановки на охрану и снятия с охраны:
- электронными ключами Touch Memory через считыватель ТМ;
- кнопками «1»…«5» на панели индикации и управления прибора;
- Proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью универсального считывателя «Портал» варианты 2…10 производства ООО НПО «Сибирский Арсенал» (приобретается отдельно).
- Два входа для подключения считывателей ТМ.
- Способы управления оповещением при пожаре:
- автоматически (при определении события «Пожар2» в пожарном ШС).
- вручную с панели индикации и управления прибора (кнопки «ПУСК» и «СТОП»);
- дистанционно, с помощью устройства дистанционного пуска (УДП);
- Три выхода оповещения «открытый коллектор»: «Лампа», «Сирена» и «Оповещение о пожаре».
- Автоматический контроль линий оповещения и управления на обрыв или короткое замыкание.
- Дополнительный неотключаемый выход с напряжением +12 В для питания извещателей.
- Выходы 12 В и оповещения (лампа, сирена, ОПВ) защищены от короткого замыкания.
- Для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат».
- Функция «Тихая тревога» позволяет не привлекать внимание при тревоге: не включается сирена, не мигает лампа. Срабатывание отображается только светодиодным индикатором прибора, выдача сигнала «Тревога» происходит на линию ПЦН1 или ПЦН2 (зависит от настроек).
- Функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается.
- Прибор обеспечивает задержку на включение звукового оповещателя после нарушения охранного ШС на время 15 секунд. По умолчанию задержка установлена для ШС1, в Конфигураторе задержку можно установить для всех охранных ШС.
- Парольная защита органов управления прибора от несанкционированного доступа.
- Возможность обновить прошивку прибора.
- Встроенный источник бесперебойного питания под аккумулятор 12 В, 7 Ач.
- Возможность подключить внешний резервированный источник питания 12 В.
- Прибор автоматически переходит на питание от резервного аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Сигнал «Тревога» при этом не выдается.
- При полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние.
- Заземление корпуса не требуется.
Технические характеристики
Количество шлейфов сигнализации | 5 |
Информативность (количество видов извещений) | 17 |
Емкось буфера извещений (количество событий) | 40 |
Емкость памяти кодов идентификаторов (proximity-карт, цифровых кодов, брелоков, ключей ТМ) | 64 шт. |
Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ) | 19,5 ± 0,5 В |
Суммарная токовая нагрузка в ШС в дежурном режиме, не более | 1,5 мА |
Напряжение/ток выходов реле ПЦН1, ПЦН2, ПЦН4, до | 100 В / 100 мА |
Напряжение/ток выхода реле ПЦН3, до | ~ 250 В / 3 А |
Максимально допустимый общий ток потребления по выходу +12 В | 1,5 А |
Ток коммутации по каждому из выходов ОК: «ОПВ», «ЛМП», «СИР», не более (при этом суммарный ток коммутации выходов ОК при питании оповещателей от внутреннего источника прибора +12 В не должен превышать максимально допустимый - 1,5 А) | 1 А |
Напряжение питания сети (переменный ток 50 Гц) | 110...242 В |
Мощность, потребляемая от сети, не более | 15 ВА |
Напряжение питания от аккумуляторной батареи | 11,8...14,0 В |
Номинальная емкость резервного аккумулятора | 7 Ач |
Ток потребления от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более | 65 мА |
Ток потребления от аккумулятора в режиме «Пуск», «Пожар», «Тревога», не более | 85 мА |
Степень защиты оболочкой (при эксплуатации прибора закрепленного на ровной поверхности) | IP40 |
Диапазон рабочих температур | -30… 50 °С |
Габаритные размеры корпуса прибора | 250x210x80 мм |
Масса без аккумулятора, не более | 700 г |
