ИПДЛ-52 (ИП 212-52) 8-100м Извещатель пожарный дымовой линейный двухпозиционный

Извещатель дымовой оптический линейный двухпозиционный, дальность от 8 до 100 метров, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле, U-пит.10-30В, I-потр. 2.5 мА, IP40, t-раб.-30...+55°С, 185х150х140 мм (с юстировочным уст-вом)
13 536.00р.
Габаритные размеры, мм 140х135х70
Дальность действия, м 8…100
Диапазон рабочих температур, °С -30…+55
Масса, не более, кг 0.8
Напряжение питания, B (по шлейфу сигнализации) 10…30
Напряжение питания, B (постоянного тока) 10…30
Степень защиты IP40
Тип извещателя комбинированный
Ток потребления, мА (в дежурном режиме, мА) 2.5
Ток потребления, мА (в режиме «ПОЖАР») 40
Ток потребления, мА (при напряжении питания 12 В) 2.5

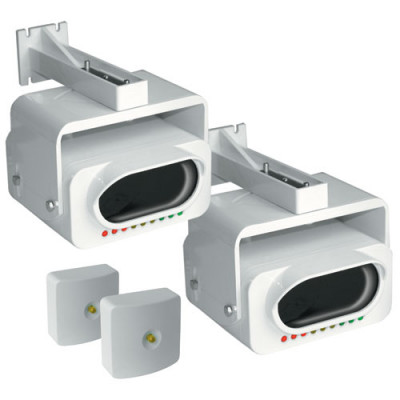

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. Вдоль внутренней поверхности корпуса установлен электрический экран, охватывающий как плату с радиоэлементами, так и оптическую систему. Оптическая система ИП212-52 имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию.

Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

Для защиты внешних поверхностей линз от оседающей пыли в конструкции извещателя имеется «козырек». Для юстировки приемника и передатчика в их конструкции имеются крепежные элементы, обеспечивающие угловые перемещения корпуса на ± 40 градусов в горизонтальной плоскости и на ± 15 градусов в вертикальной плоскости. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света.

С тыльной стороны корпусов приемника и передатчика расположены клеммные колодки для внешних подключений, а также в приемнике располагается программный переключатель тактики работы
