ИПДЛ-52С (ИП 212-52С) 8-140м Извещатель пожарный дымовой линейный двухпозиционный
- Производитель:
- Модель:ИПДЛ-52С
- Артикул:ИП 212-52С
| Габаритные размеры, мм | 135х120х105 |
| Дальность действия, м | 8…140 |
| Диапазон рабочих температур, °С | -30…+55 |
| Масса, не более, кг | 0.84 |
| Напряжение питания, B (по шлейфу сигнализации) | 10…30 |
| Напряжение питания, B (постоянного тока) | 10…30 |
| Степень защиты | IP40 |
| Тип извещателя | комбинированный |
| Ток потребления, мА (в дежурном режиме, мА) | 2.5 |
| Ток потребления, мА (в режиме «ПОЖАР») | 40 |
| Ток потребления, мА (при напряжении питания 12 В) | 2.5 |
Описание:

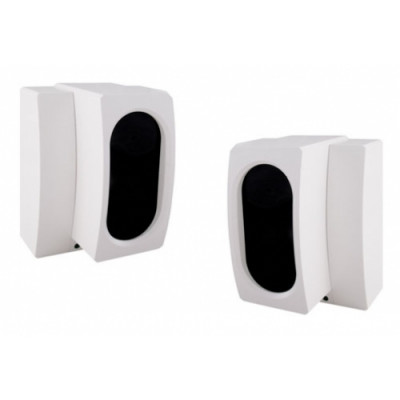

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. На основании корпуса установлен электрический экран (хром-никелевая пластина), обеспечивающий необходимую защиту от электромагнитных помех. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию.
Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.
Линейный пожарный извещатель имеет собирающую (фокусирующую) линзу слегка утопленную в корпусе, что обеспечивает защиту ее наружной поверхности от оседающей пыли. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света. Для юстировки приемника и передатчика в их конструкции имеются пружинно-винтовые юстировочные механизмы, обеспечивающие очень плавные и точные угловые перемещения корпуса (фронтальная регулировка плоскости извещателя ± 5 градусов).
С боковых сторон корпуса (приемника и передатчика) под монтажными крышками расположены клеммные колодки для внешних подключений, а у приемника, кроме того, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52.
