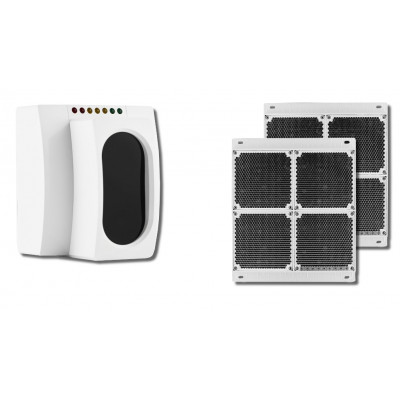

ИПДЛ-52СМ (ИП212-52СМ) 8-100м Извещатель пожарный дымовой линейный однопозиционный

Извещатель дымовой оптический линейный, однопозиционный, дальность от 8...100 м, 2-е схемы включения: с питанием по ШС и от отдельного источника питания, 3 вых.реле, U-пит.10...30В, I-потр. 1.5 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм
14 500.00р.
Габаритные размеры, мм 135х120х105 м
Дальность действия, м 8…100
Диапазон рабочих температур, °С -30…+55
Масса, не более, кг 0.42
Напряжение питания, B (по шлейфу сигнализации) 10…30
Напряжение питания, B (постоянного тока) 10…30
Степень защиты IP40
Тип извещателя комбинированный
Ток потребления, мА (в дежурном режиме, мА) 1.5
Ток потребления, мА (в режиме «ПОЖАР») 40
Ток потребления, мА (при напряжении питания 12 В) 1.5

Описание:

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМ имеются выносные устройства УВ-ПРД-ПРМ.

Извещатель пожарный типа ИП212-52СМ имеет приемник и передатчик размещеный в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.


Принцип действия

Извещатель пожарный и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМ могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.

В ИП212-52СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).
