ИПДЛ-52СМД (ИП212-52СМД) 8-60м Извещатель пожарный дымовой линейный однопозиционный

Извещатель дымовой оптический линейный, 2-х проводный, однопозиционный, дальность от 8...60 м, U-шс.10...30В, I-потр. 0.7 мА, IP40, t-раб.-30...+55°С, 135х120х105 мм
11 300.00р.
Габаритные размеры, мм 135х120х105
Дальность действия, м 8…60
Диапазон рабочих температур, °С -30…+55
Масса, не более, кг 0.42
Напряжение питания, B (по шлейфу сигнализации) 10…30
Степень защиты IP40
Тип извещателя 2-х проводный
Ток потребления, мА (в дежурном режиме, мА) 0.7
Ток потребления, мА (в режиме «ПОЖАР») 35

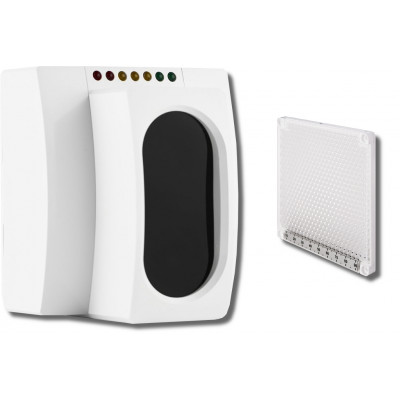

ИП212-52СМД – однопозиционные линейный дымовой извещатель, состоящие из приемо-передатчика и рефлектора отражателя. Внешний вид прием-передатчика приведен на рисунке 1. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Внешний вид рефлектора-отражателя приведен на рисунке 2. Для дальности работы до 60 метров применяется малый рефлектор. Внешний вид этого рефлектора показан на рисунке 3.

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52 (см. рисунок 4). В составе извещателей ИП212-52СМД имеются выносные устройства УВ-ПРД-ПРМ, внешний вид которых приведен на рисунке 5.

В извещателе типа ИП212-52СМД приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия
Линейный дымовой извещатель и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
ИП212-52СМД предназначен для включения только в двухпроводные шлейфы, его особенности (сверхнизкое потребление и способ формирования сигнала «Неисправность») делают его более предпочтительным по сравнению с остальными модификациями при применении в любых двухпроводных шлейфах.
В ИП212-52СМД отсутствуют опторелейные выходы, поэтому они не могут применяться в четырехпроводных шлейфах и предназначены только для двухпроводного включения в шлейфы, при этом их потребление снижено до минимально-возможного уровня (не более 0,7 мА), что позволило существенно увеличить их максимальное количество в одном шлейфе (ППК-2 – до 14 шт., ППК-2М – до 8 шт., Сигнал-20П - до 4 шт.)

Юстировка
За счет применения пружинно-винтового юстировочного механизма обеспечивается плавная и очень точная настройка положения приемо-передатчика
