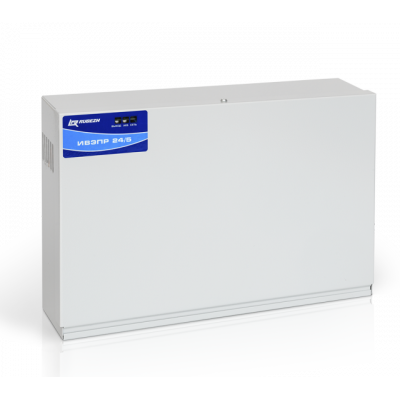

Источник вторичного электропитания резервированный ИВЭПР 24/5 2х17 -Р БР

Источник питания номинальным постоянным напряжением 24 В и выходным током до 5,0 А.Предназначен для стабильного бесперебойного электропитания систем охранной и пожарной сигнализации, пожаротушения, дымоудаления и оповещения
6 117.00р.
Величина пульсаций выходного напряжения при номинальном токе наг 90
Выходное напряжение, В (при питании от аккумуляторной батареи) 20.3…27.0
Выходное напряжение, В (при питании от сети переменного тока) 26.8…27.6
Выходной ток, А (максимальный при наличии основного питания) 5.5
Выходной ток, А (номинальный при наличии основного питания) 5
Габаритные размеры, мм 372х86х253
Диагностические выходы тип "ОК": "Авария"
Диапазон рабочих температур, °С -10…+50
Защита аккумулятора от глубокого разряда Есть
Защита от короткого замыкания Есть
Количество аккумуляторов, шт 2
Напряжение питания, B (от сети переменного тока) 130…265
Напряжение, при котором происходит отключение нагрузки для предо 20.3…21.3
Потребляемая мощность (от сети переменного тока) 165 Вт
Потребляемый ток (при питании от резервного источника питания, А 0.04
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Степень защиты IP20
Тип используемого аккумулятора 12В 7 (12) Ач или 12В 17 Ач
Тип устройства Источник вторичного электропитания резервный
Ток заряда аккумуляторной батареи, А 0.4

Описание:

Источник питания выполнен в металлическом корпусе с возможностью установки двух 12-вольтовых АКБ (соединяемых последовательно). Отличается высокой надёжностью, широким диапазоном сетевого напряжения 130 В - 265 В, температурным диапазоном от -10 ºС до +50 ºС и пониженным уровнем высокочастотных помех. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.


Преимущества:

В состав схемы ИВЭПР 24/5 входит электронный ключ, позволяющий постоянно тестировать наличие и уровень напряжения аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Источник не производит заряд АКБ с напряжением ниже 10 В (каждая), поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.

Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов.

Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Температурный диапазон от -10 ºС до +50 ºС. Температурный диапазон от -10 ºС до +50 ºС.


Особенности:

  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
  • электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
  • источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы при повышенной нагрузке и (или) при повышенной температуре окружающей среды.
  • защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
  • защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.
