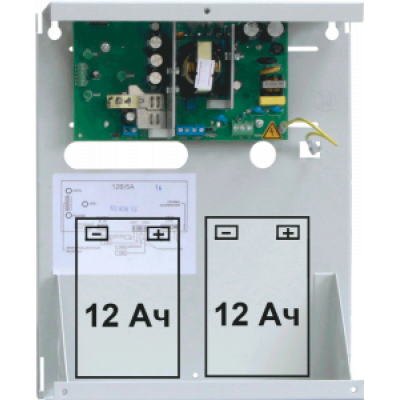

Источник вторичного электропитания СКАТ-1200
12 В, 5 А, работа с 2-мя независимыми АКБ, 2 канала зарядки. Корпус под 2 АКБ 12 Ач или 1 АКБ 17 Ач, диапазон входного напряжения — 150–250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
- Производитель:
- Модель:СКАТ-1200
- Артикул:СКАТ ИБП-12/5-2x12
Величина пульсаций выходного напряжения при номинальном токе наг | 30 |
Выходное напряжение, В (при питании от аккумуляторной батареи) | 9.5…13.4 |
Выходное напряжение, В (при питании от сети переменного тока) | 12.9…14 |
Выходной ток, А (максимальный при наличии основного питания) | 5 |
Выходной ток, А (номинальный при наличии основного питания) | 4 |
Габаритные размеры, мм | 228х284х119 |
Диагностические выходы | тип "ОК": "Наличие сети"; "Переход на резерв"; "Наличие АКБ"; "Нагрузка"; "Напряжение на АКБ" |
Диапазон рабочих температур, °С | -10…+40 |
Защита аккумулятора от глубокого разряда | Есть |
Защита от короткого замыкания | Есть |
Количество аккумуляторов, шт | 1 (17 Ач) или 2 (7/12 Ач) |
Напряжение питания, B (от сети переменного тока) | 150…250 |
Напряжение, при котором происходит отключение нагрузки для предо | 10.5…11 |
Потребляемая мощность (от сети переменного тока) | 120 ВА |
Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
Степень защиты | IP20 |
Тип используемого аккумулятора | 12В 7 (12) Ач или 12В 17 Ач |
Тип устройства | Источник вторичного электропитания резервированный |
Ток заряда аккумуляторной батареи, А | 0.45…0.65 |
Особенности СКАТ-1200
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- защита цепи АКБ от аварии изделия;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством выходов типа «открытый коллектор» и «Уровень напряжения АКБ» (аналоговый выход);
- автоматическое восстановление работоспособности изделия при кратковременном замыкании контактов «ХОЛОДНЫЙ ПУСК» и подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ»;
- повышенная надёжность за счёт использования двух независимых АКБ — основной (АКБ1) и дополнительной (АКБ2);
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ.
