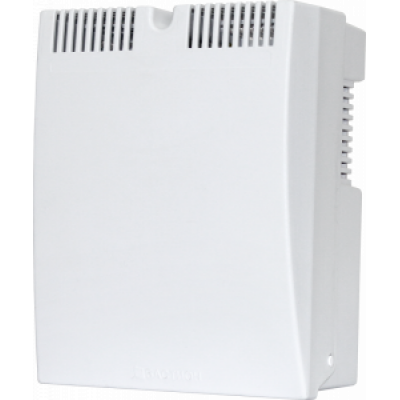

Источник вторичного электропитания СКАТ-1200Д
12 В, 2,3 А, пластиковый корпус под АКБ 7 Ач. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора Сеть, АКБ, Выход и 1 информационный выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
- Производитель:
- Модель:СКАТ-1200Д
- Артикул:СКАТ ИБП-12/2,3-7)
Величина пульсаций выходного напряжения при номинальном токе наг | 30 |
Выходное напряжение, В (при питании от аккумуляторной батареи) | 10.5…13.9 |
Выходное напряжение, В (при питании от сети переменного тока) | 13.5…13.9 |
Выходной ток, А (максимальный при наличии основного питания) | 2.3 |
Выходной ток, А (номинальный при наличии основного питания) | 1.8 |
Габаритные размеры, мм | 210х169х101 |
Диагностические выходы | тип "ОК": "Переход на резерв"; "Наличие АКБ"; "Наличие выходного напряжения" |
Диапазон рабочих температур, °С | -10…+40 |
Защита аккумулятора от глубокого разряда | Есть |
Защита от короткого замыкания | Есть |
Количество аккумуляторов, шт | 1 |
Напряжение питания, B (от сети переменного тока) | 187…242 |
Напряжение, при котором происходит отключение нагрузки для предо | 10.5…11 |
Потребляемая мощность (от сети переменного тока) | 6 Вт |
Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
Степень защиты | IP20 |
Тип используемого аккумулятора | 12В 4.5 Ач или 12В 7 Ач |
Тип устройства | Источник вторичного электропитания резервированный |
Ток заряда аккумуляторной батареи, А | 0.5 |
Особенности СКАТ-1200Д
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения (режим «ОСНОВНОЙ»);
- световая индикация (индикатор «АКБ») наличия заряда АКБ;
- световая индикация (индикатор «ВЫХОД») наличия выходного напряжения;
- автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети «ПЕРЕХОД НА РЕЗЕРВ»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
