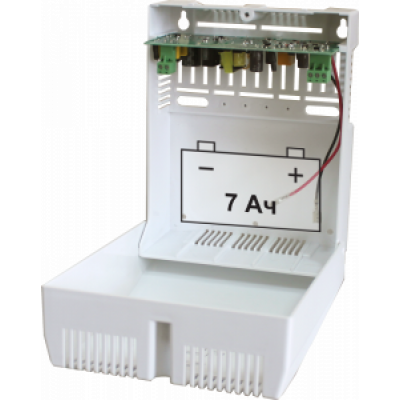

Источник вторичного электропитания СКАТ-1200Д исп.1
12 В, 3 А, пластиковый корпус под АКБ 7 Ач, диапазон входного напряжения — 170–250 В. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора, информационный выход «Пропадание сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
- Производитель:
- Модель:СКАТ-1200Д исп.1
- Артикул:СКАТ ИБП-12/3-7
| Величина пульсаций выходного напряжения при номинальном токе наг | 30 |
| Выходное напряжение, В (при питании от аккумуляторной батареи) | 9.5…12.6 |
| Выходное напряжение, В (при питании от сети переменного тока) | 12.9…14 |
| Выходной ток, А (максимальный при наличии основного питания) | 3 |
| Выходной ток, А (номинальный при наличии основного питания) | 2.5 |
| Габаритные размеры, мм | 170х210х103 |
| Диагностические выходы | тип "ОК": "Переход на резервное питание" |
| Диапазон рабочих температур, °С | -10…+40 |
| Защита аккумулятора от глубокого разряда | Есть |
| Защита от короткого замыкания | Есть |
| Количество аккумуляторов, шт | 1 |
| Напряжение питания, B (от сети переменного тока) | 170…242 |
| Напряжение, при котором происходит отключение нагрузки для предо | 10.5…11 |
| Потребляемая мощность (от сети переменного тока) | 5 ВА |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| Степень защиты | IP20 |
| Тип используемого аккумулятора | 12В 4.5 Ач или 12В 7 Ач |
| Тип устройства | Источник вторичного электропитания резервированный |
| Ток заряда аккумуляторной батареи, А | 0.45…0.65 |
Особенности СКАТ-1200Д исп.1
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством электронной защиты;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- выдача информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».
