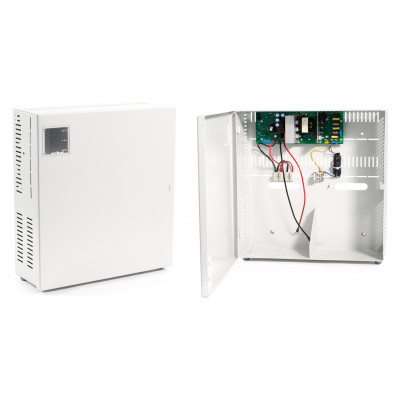

Источник вторичного электропитания СКАТ-1200У2
12 В, 11 А. Корпус под 2 АКБ 26 Ач, диапазон входного напряжения — 170–250 В. Сообщение «Переход на резерв» (осуществляется с регулируемой задержкой). Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора и 3 информационных выхода — Сеть, АКБ, Выход, защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.
- Производитель:
- Модель:СКАТ-1200У2
- Артикул:100
Величина пульсаций выходного напряжения при номинальном токе наг | 30 |
Выходное напряжение, В (при питании от аккумуляторной батареи) | 9.5…12.6 |
Выходное напряжение, В (при питании от сети переменного тока) | 12.9…13.95 |
Выходной ток, А (максимальный при наличии основного питания) | 11 |
Выходной ток, А (номинальный при наличии основного питания) | 10 |
Габаритные размеры, мм | 425х395х155 |
Диагностические выходы | тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка" |
Диапазон рабочих температур, °С | -10…+40 |
Защита аккумулятора от глубокого разряда | Есть |
Защита от короткого замыкания | Есть |
Количество аккумуляторов, шт | 1 (2) |
Напряжение питания, B (от сети переменного тока) | 170…250 |
Напряжение, при котором происходит отключение нагрузки для предо | 10.5…11 |
Потребляемая мощность (от сети переменного тока) | 100 ВА |
Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
Степень защиты | IP20 |
Тип используемого аккумулятора | 12В12…26 Ач |
Тип устройства | Источник вторичного электропитания резервированный |
Ток заряда аккумуляторной батареи, А | 1.0 |
Особенности СКАТ-1200У2
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии источника;
- возможность подключения к клеммам «Вход резервный» внешних источников резервного питания типа СКАТ-1200Р20;
- выдача информационных диагностических сообщений с помощью световых индикаторов;
- выдача информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв« осуществляется при пропадании сетевого напряжения и не восстановлении его в течение заданного пользователем при помощи перемычек;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»;
- возможность подключения внешних устройств посредством диагностического разъема.
