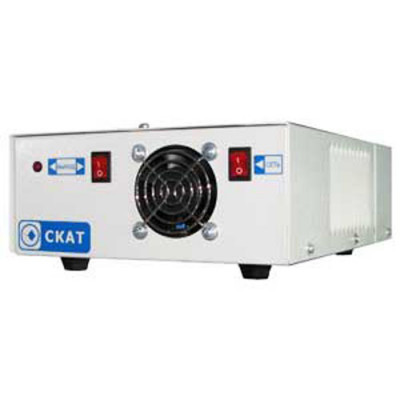

Источник вторичного электропитания СКАТ-2400 исп.6/10
24 В, 6 А и до 10 А при наличии АКБ, регулируемый ток и напряжение заряда 2-х внешних АКБ ёмкостью 26–250 Ач. Световая индикация и информационные выходы контроля технического состояния блока. Возможность использования в режимах зарядного устройства АКБ и источника резервного питания.
- Производитель:
- Модель:СКАТ-2400 исп.6/10
- Артикул:109
Величина пульсаций выходного напряжения при номинальном токе наг | 100 |
Выходное напряжение, В (при питании от аккумуляторной батареи) | 21.6…27.1 |
Выходное напряжение, В (при питании от сети переменного тока) | 26.7…27.1 |
Выходной ток, А (максимальный при наличии основного питания) | 6 |
Габаритные размеры, мм | 213х101х295 |
Диагностические выходы | тип "ОК": "Наличие сети"; "Состояние АКБ. РАЗРЯД";"Состояние АКБ. АВАРИЯ; "Нагрузка" |
Диапазон рабочих температур, °С | +5…+40 |
Защита аккумулятора от глубокого разряда | Есть |
Защита от короткого замыкания | Есть |
Количество аккумуляторов, шт | 2 |
Напряжение питания, B (от сети переменного тока) | 180…250 |
Напряжение, при котором происходит отключение нагрузки для предо | 21…21.6 |
Потребляемая мощность (от сети переменного тока) | 200 ВА |
Потребляемый ток (при питании от резервного источника питания, А | 0.1 |
Световая индикация | "Наличие сети" |
Тип используемого аккумулятора | 12В26…250 Ач |
Тип устройства | Источник вторичного электропитания резервированный |
Особенности СКАТ-2400 исп.6/10
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- питание нагрузки стабилизированным напряжением постоянного тока согласно п.2 таблицы и суммарным током потребления по двум выходам, включая ток заряда аккумуляторной батареи, не более 6 А при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п.1 таблицы или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы, с суммарным током потребления по двум выходам не более 10А;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
- температурная компенсация напряжения заряда АКБ;
- защита АКБ от глубокого разряда;
- подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 24 В постоянного тока;
- возможность увеличения времени резервного питания (при использовании Скат-2400 исп.6/10 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания;
- электронная защита от короткого замыкания клемм АКБ;
- защита от переполюсовки клемм АКБ;
- защита от короткого замыкания на выходе;
- защита АКБ от короткого замыкания на выходе;
- защита питающей сети 220 В от короткого замыкания в изделии
- электронная защита от перегрева изделия (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом изделие переходит в режим резервного питания до понижения его температуры ниже заданного значения;
- защита от аварийного повышения выходного напряжения посредством автоматического выключения изделия;
- управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».
