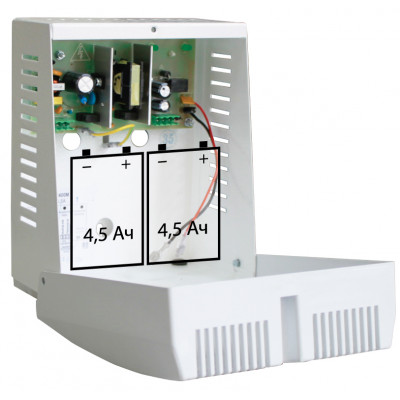

Источник вторичного электропитания СКАТ-2400М
24 В, 1,5 А. Корпус под 2 АКБ 12 В 4,5 Ач. Соответствует ФЗ 123 и ГОСТ 53325-2012: 3 индикатора и информационный выход «Переход на резерв», защита выхода от перегрузки и КЗ, защита нагрузки от аварии источника, защита АКБ от глубокого разряда, КЗ и переполюсовки, «холодный пуск».
- Производитель:
- Модель:СКАТ-2400М
- Артикул:75
| Величина пульсаций выходного напряжения при номинальном токе наг | 30 |
| Выходное напряжение, В (при питании от аккумуляторной батареи) | 20.0…27.8 |
| Выходное напряжение, В (при питании от сети переменного тока) | 27.0…27.8 |
| Выходной ток, А (максимальный при наличии основного питания) | 1.5 |
| Выходной ток, А (номинальный при наличии основного питания) | 1 |
| Габаритные размеры, мм | 170х210х136 |
| Диагностические выходы | тип "СК": “Переход на резерв" |
| Диапазон рабочих температур, °С | -10…+40 |
| Защита аккумулятора от глубокого разряда | Есть |
| Защита от короткого замыкания | Есть |
| Количество аккумуляторов, шт | 2 |
| Напряжение питания, B (от сети переменного тока) | 175…245 |
| Напряжение, при котором происходит отключение нагрузки для предо | 21…22 |
| Потребляемая мощность (от сети переменного тока) | 5 ВА |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| Степень защиты | IP20 |
| Тип используемого аккумулятора | 12В 4.5 Ач |
| Тип устройства | Источник вторичного электропитания резервированный |
| Ток заряда аккумуляторной батареи, А | 0.65 |
Особенности СКАТ-2400М
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация заряда АКБ;
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня (п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п.2 таблицы;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания;
- защита нагрузки от аварии изделия;
- выдача информационного сообщения «Переход на резерв», посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются;
- режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
