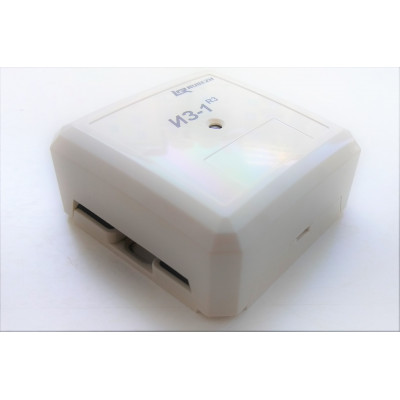

Изолятор шлейфа ИЗ-1 прот.R3

Изолятор шлейфа ИЗ-1 прот.R3 униполярный предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «Рубеж-КАУ1» прот.R3 и «Рубеж-КАУ2» прот.R3, входящих в систему пожарной сигнализации и пожаротушения РУБЕЖ. Изолятор шлейфа изолирует короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.
  • Рейтинг:
  • Производитель:
  • Модель:
    ИЗ-1 прот.R3
  • Артикул:
    Rbz-156270
468.00р.

Изолятор шлейфа ИЗ-1 прот.R3 предназначен для размыкания части адресной линии связи (АЛС) при обнаружении признаков короткого замыкания.

Изолятор шлейфа ИЗ-1 прот.R3 является адресным устройством и занимает в АЛС один адрес.

На плате установлены два двухконтактных клеммника АЛС1 и АЛС2 для подключения к адресной линии связи. Клеммы АЛС1 и АЛС2 полностью равноправны при включении в АЛС.

На плате изолятора шлейфа расположены:

– клеммы АЛС1 и АЛС2 – двухконтактные клеммные колодки, полностью равноправны при включении в АЛС;

– индикатор состояния;

– кнопка ТЕСТ/тампер.

Защищаемый участок шлейфа начинается у изолятора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.



Состояние изолятора шейфа

 Индикация

 Дежурное Мигание один раз в (4 – 5) секунд
 Короткое замыкание АЛС Частое мигание (2 раза в секунду)
 Тест Частое мигание в течение (2-3) с после
нажатия на кнопку ТЕСТ
 Нет питания Выключена

ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА

ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА
