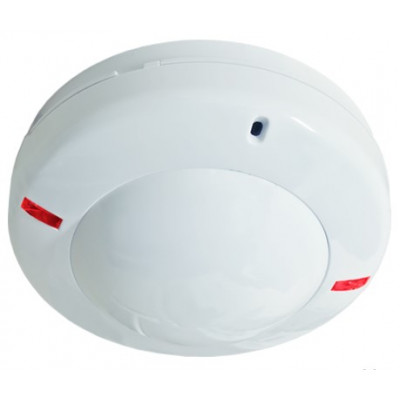

Извещатель комбинированный поверхностный Орлан-2 (ИО 315-7) акустический + ИК
- Производитель:
- Модель:Орлан-2
- Артикул:ИО 315-7
Габаритные размеры, мм | 105х48 |
Диапазон рабочих температур, °С | -20…+45 |
Масса, не более, кг | 0.1 |
Напряжение питания, B (постоянного тока) | 9…15 |
Параметры акустического канала (min охраняемая площадь, м²) | 0.05…0.1 |
Параметры акустического канала (дальность, м) | 6 |
Параметры акустического канала (угол обзора, град) | 120 |
Параметры ИК канала (дальность, м) | 5 |
Параметры ИК канала (рекомендуемая высота установки, м) | 2.5…5 |
Параметры ИК канала (тип зоны обнаружения) | объемная |
Параметры ИК канала (угол обзора, град) | 360 |
Параметры ИК канала (ширина, м) | 10х9 |
Параметры тревожного выхода (коммутируемое напряжение, В) | 72 |
Параметры тревожного выхода (коммутируемый ток, А) | 0.03 |
Параметры тревожного выхода (тампер) | есть |
Параметры тревожного выхода (тип контактов) | нормально-замкнутые |
Регулировка чувствительности | есть |
Степень защиты | IP30 |
Ток потребления, мА (при напряжении питания 12 В) | 35 |
Чувствительный элемент | 2-х площадной PIR элемент |
Назначение изделия
Предназначен для использования в составе систем охранной сигнализации, совмещая два независимых канала обнаружения:
акустический канал - обнаружение разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного, ламинированного, а также стеклянных пустотелых блоков;
инфракрасный канал - обнаружение проникновения в охраняемое пространство закрытого помещения.
Особенности
- устанавливается на потолке помещения;
- зона обнаружения ИК-канала: объемная с высокой плотностью заполнения, обеспечивающая высокую вероятность обнаружения при движении со всех направлений;
- наличие экрана защиты пироприемника от насекомых;
- защита от несанкционированного вскрытия корпуса;
- микропроцессорная обработка сигнала;
- световая индикация состояния каналов обнаружения и возможность ее отключения;
- выбор режимов чувствительности АК и высоты установки ИК каналов;
- контроль напряжения питания;
- температурная компенсация обнаруживающей способности при изменении температуры окружающей среды;
- раздельные выходы на ШС по АК и ИК каналам;
- отдельное реле неисправности/вскрытия;
- извещатель выдает тревожное извещение размыканием шлейфов сигнализации контактами исполнительных реле отдельно по АК и ИК каналам.
