Извещатель магнитоконтактный ИО 102-20 А2П (1)

Магнитоконтактный для металлических поверхностей; контакты размыкаются при тревоге, 30 мм (контакты замкнуты), 65 мм (контакты разомкнуты); U-коммут.50 В, I-коммут.50 мА, P-коммут.10 Вт; IP44, t-раб.-50…+50°С, 120х40х12 мм (геркон), 53х30х30 мм (магнит). Кабель 600 мм. Пластиковый корпус. 0.155 кг
163.00р.
Габаритные размеры, мм (корпус геркона) 120х40х12
Габаритные размеры, мм (корпус магнита) 53х30х30
Диапазон рабочих температур, °С -50…+50
Максимально допустимые токи и напряжения (максимальное коммутиру 10…50
Максимально допустимые токи и напряжения (максимальный коммутиру 0.01…0.05
Масса, не более, кг 0.15
Расстояние между магнитом и герконом, мм (при замыкании контакто 30
Расстояние между магнитом и герконом, мм (при размыкании контакт 65
Степень защиты IP44
Тип контактов НЗ

  • расстояние при выдаче сигнала "Тревога на магнитопроводящем основании не более 65 мм;
  • расстояние при восстановлении в "Дежурный режим" на магнитопроводящем основании не менее 30 мм;
  • расстояние при выдаче сигнала "Тревога на магнитонепроводящем основании не более 80 мм;
  • расстояние при восстановлении в "Дежурный режим" на магнитонепроводящем основании не менее 45 мм;
  • корпуса блоков извещателя из пластмассы;
  • минимальное значение силы постоянного или переменного тока - 0,001 А;
  • максимальное значение силы постоянного или переменного тока - 0,5 А;
  • минимальное значение коммутируемого напряжения - 0,02 В;
  • максимальное значение коммутируемого напряжения - 72 В;
  • максимальное значение коммутируемой мощности – 10 Вт;
  • выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом;
  • извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и относительной влажности до 98% при температуре 35° С без конденсации влаги;
  • извещатель рассчитан на непрерывную круглосуточную работу;
  • пластиковый защитный рукав;
  • срок службы извещателя - не менее 8 лет;
  • масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г;
  • диаметр крепежных отверстий – 5,5 мм.

Извещатель охранный точечный магнитоконтактный ИО 102-20 предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

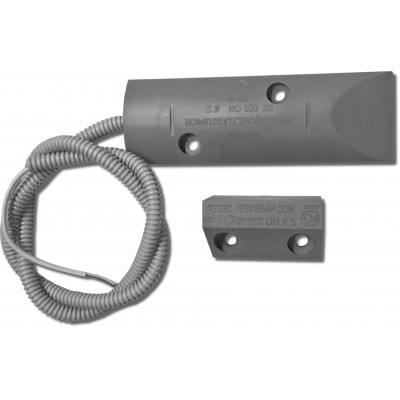

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.

Подключение датчика к шлейфу осуществляется с помощью проводов длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнениях ИО 102-20 А2П В и ИО 102-20 Б2П В подключение проводов шлейфа – через винтовой клеммник, установленный внутри датчика.

Для исключения нестабильной работы извещателя, производитель рекомендует применение кронштейна К-20/50, позволяющего изменить положение одного из блоков извещателя на 90 град с целью правильного совмещения блока магнита с блоком датчика.

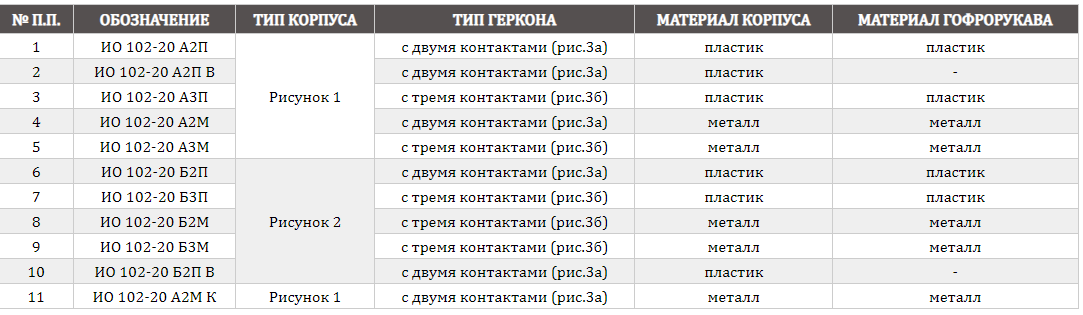

Извещатель ИО 102-20 в зависимости от конструктивного исполнения имеет дополнительные условные обозначения, приведенные в таблице
