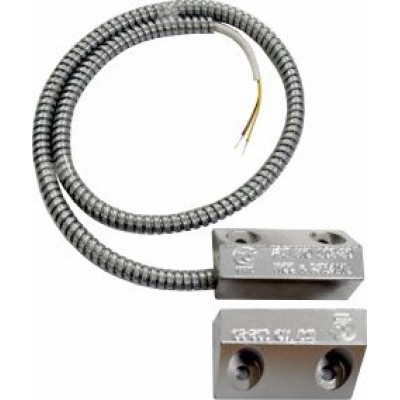

Извещатель магнитоконтактный ИО 102-20 Б2М (3)
Магнитоконтактный для металлических поверхностей; контакты размыкаются при тревоге, 30 мм (контакты замкнуты), 65 мм (контакты разомкнуты); U-коммут.50 В, I-коммут.50 мА, P-коммут.10 Вт; IP44, t-раб.-50…+50°С, 53х30х30 мм (геркон и магнит). Кабель в металлорукаве 600 мм. Металлический корпус. 0.225 кг
- Производитель:
- Модель:ИО 102-20 Б2М (3)
Габаритные размеры, мм (корпус геркона) | 53х30х30 |
Габаритные размеры, мм (корпус магнита) | 53х30х30 |
Диапазон рабочих температур, °С | -50…+50 |
Максимально допустимые токи и напряжения (максимальное коммутиру | 72 |
Максимально допустимые токи и напряжения (максимальный коммутиру | 0.5 |
Масса, не более, кг | 0.225 |
Расстояние между магнитом и герконом, мм (при замыкании контакто | 30 |
Расстояние между магнитом и герконом, мм (при размыкании контакт | 65 |
Степень защиты | IP44 |
Тип контактов | НЗ |
Особенности:
- расстояние при выдаче сигнала "Тревога на магнитопроводящем основании не более 65 мм;
- расстояние при восстановлении в "Дежурный режим" на магнитопроводящем основании не менее 30 мм;
- расстояние при выдаче сигнала "Тревога на магнитонепроводящем основании не более 80 мм;
- расстояние при восстановлении в "Дежурный режим" на магнитонепроводящем основании не менее 45 мм;
- корпуса блоков извещателя из металла;
- минимальное значение силы постоянного или переменного тока - 0,001 А;
- максимальное значение силы постоянного или переменного тока - 0,5 А;
- минимальное значение коммутируемого напряжения - 0,02 В;
- максимальное значение коммутируемого напряжения - 72 В;
- максимальное значение коммутируемой мощности – 10 Вт;
- выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом;
- извещатель сохраняет работоспособность в диапазоне температур от минус 50 до плюс 50° С и относительной влажности до 98% при температуре 35° С без конденсации влаги;
- извещатель рассчитан на непрерывную круглосуточную работу;
- срок службы извещателя - не менее 8 лет;
- масса извещателя: в пластмассовом корпусе – не более 155г, в металлическом корпусе – не более 225г;
- диаметр крепежных отверстий – 5,5 мм.
Извещатель охранный «ИО 102-20/Б2М» предназначен для блокировки дверных и оконных проемов, других строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах, как производственных так и жилых; для поверхностного монтажа на металлические конструкции
