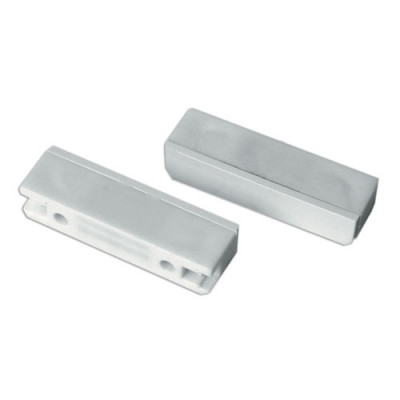

Извещатель магнитоконтактный ИО 102-29 Эстет
- Производитель:
- Модель:ИО 102-29 Эстет
| Габаритные размеры, мм (корпус геркона) | 40х13х10 |
| Габаритные размеры, мм (корпус магнита) | 40х13х10 |
| Диапазон рабочих температур, °С | -40…+50 |
| Максимально допустимые токи и напряжения (максимальное коммутиру | 72 |
| Максимально допустимые токи и напряжения (максимальный коммутиру | 0.5 |
| Масса, не более, кг | 0.025 |
| Расстояние между магнитом и герконом, мм (при замыкании контакто | 10 |
| Расстояние между магнитом и герконом, мм (при размыкании контакт | 25 |
| Степень защиты | IP20 |
| Тип контактов | НЗ |
Извещатели
охранные точечные магнитоконтактные ИО 102-29 «ЭСТЕТ», «ЭСТЕТ - СЕЙФ»
предназначены для блокировки дверных и оконных проемов, организации устройств
типа «ловушка», а также блокировки других конструктивных элементов зданий и
сооружений, на открывание или смещение с выдачей сигнала "Тревога"
путем размыкания контактов геркона.
Извещатель
ИО 102-29 «ЭСТЕТ», «ЭСТЕТ - СЕЙФ» конструктивно состоит из датчика
магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита),
выполненных в пластмассовых корпусах.
Отличительной
особенностью извещателя ИО 102-29 «ЭСТЕТ», «ЭСТЕТ – СЕЙФ» является то, что
датчик магнитоуправляемый оснащен клеммной колодкой для подключения шлейфа
сигнализации, а крепежные отверстия закрыты накладной декоративной крышкой, что
существенно улучшает его внешний вид.
В
80-90% случаев поверхности охраняемых конструкций не позволяют правильно
совместить блок магнита и блок датчика извещателя между собой, что может
привести к нестабильной работе извещателя. Если охраняемая конструкция не
обеспечивает штатного совмещения магнита и датчика, то возможно применение проставок Эстет или кронштейна К-29. Проставки позволяют увеличивать высоту любого
из блоков с шагом 5 мм, Кронштейн изменяет положение одного из блоков на 90
град, выполнен из магнитонейтральной нержавеющей стали и имеет регулировочные
отверстия. Для гарантированно стабильной работы извещателя и исключения его
ложных срабатываний производитель рекомендует приобретать проставки Эстет и кронштейны К-29 в комплекте с извещателем.
Основные
технические характеристики
|
ИО 102-29 «ЭСТЕТ», «ЭСТЕТ-СЕЙФ» |
ИО 102-29 «ЭСТЕТ», «ЭСТЕТ-СЕЙФ» УЛИЧНОГО ИСПОЛНЕНИЯ |
|
|
Коммутируемый
ток, А |
от 0.001 до
0.5 |
|
|
Коммутируемое
напряжение, В |
от 0.02 до 72 |
|
|
Максимальная
коммутируемая мощность, Вт |
не более 10 |
|
|
Контакты
извещателей находятся в замкнутом состоянии при расположении магнита и
датчика на расстоянии 10 мм и менее, и в разомкнутом состоянии на расстоянии
15 мм и более. |
||
|
Максимально
допустимый допуск соосности крепления датчика и магнита, мм |
5 |
|
|
Габаритные
размеры датчика, мм |
45х15х10 |
|
|
Габаритные
размеры магнита, мм |
45х15х10 |
|
|
Масса
датчика, кг |
не более 0.01 |
|
|
Масса
магнита, кг |
не более
0.015 |
|
|
Диапазон
температур |
от -50 до
+50°С |
|
|
Относительная
влажность |
98% при 35°С |
|
|
Сопротивление
замкнутых контактов, Ом |
не более 0.5 |
|
|
Степень
защиты оболочки по ГОСТ 14254-2015 |
IP20 |
IP66 |
|
Длина вывода,
мм |
- |
500 |
По устойчивости к механическим воздействиям извещатели рассчитан для категории размещения 03 по ОСТ 251099-83, к климатическим воздействиям категории размещения 02 по ОСТ 25 1099-83. Транспортирование п.3.1 ГОСТ 28594-90 по условиям группы 5 ГОСТ 15150-69. Хранение п.4.1 ГОСТ 28594-90 на складах по ГОСТ 15150-69 группа 1.
