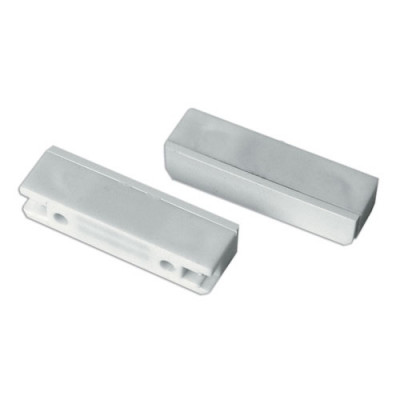

Извещатель магнитоконтактный ИО 102-29 Эстет-Инвертор

Магнитоконтактный; контакты замыкаются при тревоге, 25 мм (контакты замкнуты), 10 мм (контакты разомкнуты); U-коммут.72 В, I-коммут.50 мА; IP20, t-раб.-50…+50°С, 40х15х10 мм (геркон и магнит). Клеммы под винт. Пластиковый корпус. 0.025 кг
1 330.00р.
Габаритные размеры, мм (корпус геркона) 45х13х10
Габаритные размеры, мм (корпус магнита) 45х13х10
Диапазон рабочих температур, °С -50…+50
Максимально допустимые токи и напряжения (максимальное коммутиру 72
Максимально допустимые токи и напряжения (максимальный коммутиру 0.5
Масса, не более, кг 0.025
Расстояние между магнитом и герконом, мм (при замыкании контакто 25
Расстояние между магнитом и герконом, мм (при размыкании контакт 10
Степень защиты IP20
Тип контактов НР

Извещатели охранные точечные магнитоконтактные ИО 102-29 «ЭСТЕТ - ИНВЕРТОР» предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

Датчик ИО 102-29 «ЭСТЕТ - ИНВЕРТОР состоит из датчика магнитоуправляемого (датчика) на основе геркона имеющего нормально-замкнутые контакты и задающего элемента (магнита), выполненных в пластмассовых корпусах. Крепежные отверстия извещателя сверху закрыты накладной декоративной крышкой.

Контакты извещателя ИО 102-29 «ЭСТЕТ – ИНВЕРТОР» находятся в разомкнутом состоянии при расположении магнита и датчика на расстоянии 10 мми менее и в замкнутом состоянии на расстоянии 25 мм и более.

Максимально допустимый допуск соосности крепления датчика и магнита - 5 мм

Технические характеристики:

ПроизводительМагнито-Контакт
АртикулИО 102-29 "Эстет-инвертор"
Базовая единицашт
Масса магнитоуправляемого датчика, г100
Масса задающего элемента, г150
Габаритные размеры датчика, мм45х15х10
Габаритные размеры задающего элемента, мм45х15х10
Максимальный коммутируемый ток, мА500
МатериалПластмасса
Степень защитыIP20
