Извещатель магнитоконтактный ИО 102-29 Эстет-Инвертор уличный IP66

Извещатели охранные точечные магнитоконтактные ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» (далее - извещатели), предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" путем размыкания контактов геркона.

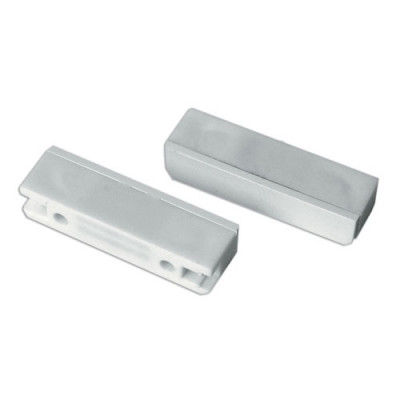

Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.

Отличительной особенностью извещателя является то, что датчик магнитоуправляемый оснащен клеммной колодкой для подключения шлейфа сигнализации, а крепежные отверстия закрыты накладной декоративной крышкой, что существенно улучшает его внешний вид.

В 80-90% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. Если охраняемая конструкция не обеспечивает штатного совмещения магнита и датчика, то возможно применение проставок Эстет или кронштейна К-29. Проставки позволяют увеличивать высоту любого из блоков с шагом 5 мм, Кронштейн изменяет положение одного из блоков на 90 град, выполнен из магнитонейтральной нержавеющей стали и имеет регулировочные отверстия. Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать проставки Эстет и кронштейны К-29 в комплекте с извещателем.

Извещатель ИО 102-29 «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» предназначен для установки на магнитопроводных контролируемых поверхностях (сейфы, стальные ворота и двери, конструкции окон и т. д.)

Цвет извещателя белый, при заказе партии от 200 шт возможно изготовление коричневого или другого цвета.

2. Основные технические характеристики

	ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР»	ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» УЛИЧНОГО ИСПОЛНЕНИЯ
Коммутируемый ток, А	от 0.001 до 0.5
Коммутируемое напряжение, В	от 0.02 до 72
Максимальная коммутируемая мощность, Вт	не более 10
Контакты извещателя ИО 102-29 «ЭСТЕТ – ИНВЕРТОР» находятся в разомкнутом состоянии при расположении магнита и датчика на расстоянии 10 мм и менее и в замкнутом состоянии на расстоянии 25 мм и более. Контакты извещателя ИО 102-29 «ЭСТЕТ – СЕЙФ - ИНВЕРТОР» находятся в разомкнутом состоянии при расположении магнита и датчика на расстоянии 5 мм и менее и в замкнутом состоянии на расстоянии 10 мм и более.
Максимально допустимый допуск соосности крепления датчика и магнита, мм	5
Габаритные размеры датчика, мм	45х15х10
Габаритные размеры магнита, мм	45х15х10
Масса датчика, кг	не более 0.01
Масса магнита, кг	не более 0.015
Диапазон температур	от -50 до +50°С
Относительная влажность	98% при 35°С
Сопротивление замкнутых контактов, Ом	не более 0.5
Степень защиты оболочки по ГОСТ 14254-2015	IP20	IP66
Длина вывода, мм	-	500

По устойчивости к механическим воздействиям извещатели рассчитан для категории размещения 03 по ОСТ 251099-83, к климатическим воздействиям категории размещения 02 по ОСТ 25 1099-83. Транспортирование п.3.1 ГОСТ 28594-90 по условиям группы 5 ГОСТ 15150-69. Хранение п.4.1 ГОСТ 28594-90 на складах по ГОСТ 15150-69 группа 1.
