Извещатель магнитоконтактный ИО 102-29 Эстет-Сейф-Инвертор
- Производитель:
- Модель:ИО 102-29 Эстет-Сейф Инвертор
| Габаритные размеры, мм (корпус геркона) | 45х13х10 |
| Габаритные размеры, мм (корпус магнита) | 45х13х10 |
| Диапазон рабочих температур, °С | -40…+50 |
| Максимально допустимые токи и напряжения (максимальное коммутиру | 72 |
| Максимально допустимые токи и напряжения (максимальный коммутиру | 0.5 |
| Масса, не более, кг | 0.025 |
| Расстояние между магнитом и герконом, мм (при замыкании контакто | 10 |
| Расстояние между магнитом и герконом, мм (при размыкании контакт | 25 |
| Степень защиты | IP20 |
| Тип контактов | НЗ |
Извещатели охранные точечные
магнитоконтактные ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» (далее -
извещатели), предназначены для блокировки дверных и оконных проемов,
организации устройств типа «ловушка», а также блокировки других конструктивных
элементов зданий и сооружений, на открывание или смещение с выдачей сигнала
"Тревога" путем размыкания контактов геркона.

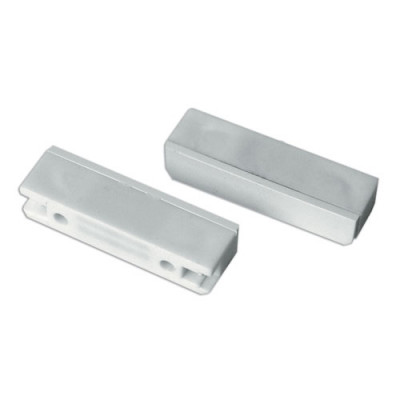

Извещатель каждого исполнения
конструктивно состоит из датчика магнитоуправляемого (датчика) на основе
геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Отличительной особенностью извещателя является то, что датчик
магнитоуправляемый оснащен клеммной колодкой для подключения шлейфа
сигнализации, а крепежные отверстия закрыты накладной декоративной крышкой, что
существенно улучшает его внешний вид.
В 80-90% случаев поверхности охраняемых
конструкций не позволяют правильно совместить блок магнита и блок датчика
извещателя между собой, что может привести к нестабильной работе извещателя.
Если охраняемая конструкция не обеспечивает штатного совмещения магнита и
датчика, то возможно применение проставок Эстет или кронштейна
К-29. Проставки позволяют увеличивать высоту любого из блоков с
шагом 5 мм, Кронштейн изменяет положение одного из блоков на 90 град, выполнен
из магнитонейтральной нержавеющей стали и имеет регулировочные отверстия. Для
гарантированно стабильной работы извещателя и исключения его ложных
срабатываний производитель рекомендует приобретать проставки Эстет и кронштейны
К-29 в комплекте с извещателем.
Извещатель ИО 102-29 «ЭСТЕТ-СЕЙФ-ИНВЕРТОР»
предназначен для установки на магнитопроводных контролируемых поверхностях
(сейфы, стальные ворота и двери, конструкции окон и т. д.)
Цвет извещателя белый, при заказе партии
от 200 шт возможно изготовление коричневого или другого цвета.
2.
Основные технические характеристики
|
ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» |
ИО 102-29 «ЭСТЕТ-ИНВЕРТОР», «ЭСТЕТ-СЕЙФ-ИНВЕРТОР»
УЛИЧНОГО ИСПОЛНЕНИЯ |
|
|
Коммутируемый
ток, А |
от 0.001 до
0.5 |
|
|
Коммутируемое
напряжение, В |
от 0.02 до 72 |
|
|
Максимальная
коммутируемая мощность, Вт |
не более 10 |
|
|
Контакты
извещателя ИО 102-29 «ЭСТЕТ – ИНВЕРТОР» находятся в разомкнутом состоянии при
расположении магнита и датчика на расстоянии 10 мм и менее и в замкнутом
состоянии на расстоянии 25 мм и более. Контакты
извещателя ИО 102-29 «ЭСТЕТ – СЕЙФ - ИНВЕРТОР» находятся в разомкнутом
состоянии при расположении магнита и датчика на расстоянии 5 мм и менее и в
замкнутом состоянии на расстоянии 10 мм и более. |
||
|
Максимально
допустимый допуск соосности крепления датчика и магнита, мм |
5 |
|
|
Габаритные
размеры датчика, мм |
45х15х10 |
|
|
Габаритные
размеры магнита, мм |
45х15х10 |
|
|
Масса
датчика, кг |
не более 0.01 |
|
|
Масса
магнита, кг |
не более
0.015 |
|
|
Диапазон
температур |
от -50 до
+50°С |
|
|
Относительная
влажность |
98% при 35°С |
|
|
Сопротивление
замкнутых контактов, Ом |
не более 0.5 |
|
|
Степень
защиты оболочки по ГОСТ 14254-2015 |
IP20 |
IP66 |
|
Длина вывода,
мм |
- |
500 |
По устойчивости к механическим воздействиям извещатели рассчитан для категории размещения 03 по ОСТ 251099-83, к климатическим воздействиям категории размещения 02 по ОСТ 25 1099-83. Транспортирование п.3.1 ГОСТ 28594-90 по условиям группы 5 ГОСТ 15150-69. Хранение п.4.1 ГОСТ 28594-90 на складах по ГОСТ 15150-69 группа 1.
