Извещатель магнитоконтактный ИО 102-39 исп.01
- Производитель:
- Модель:ИО 102-39 исп.01
Габаритные размеры, мм (корпус геркона) | D24.5х23 |
Габаритные размеры, мм (корпус магнита) | D24.5х23 |
Диапазон рабочих температур, °С | -50…+50 |
Максимально допустимые токи и напряжения (максимальное коммутиру | 72 |
Максимально допустимые токи и напряжения (максимальный коммутиру | 0.25 |
Расстояние между магнитом и герконом, мм (при замыкании контакто | 22 |
Расстояние между магнитом и герконом, мм (при размыкании контакт | 55 |
Степень защиты | IP66 |
Тип контактов | НЗ/НР |

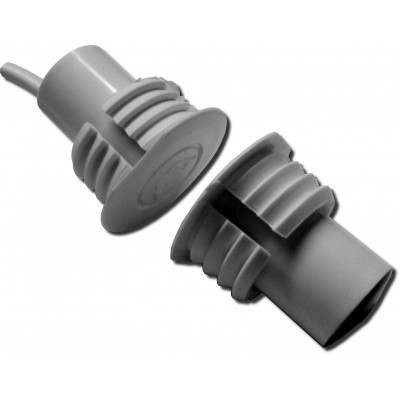

Извещатель охранный точечный магнитоконтактный ИО 102-39 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Конструктивно извещатель состоит из датчика магнитоуправляемого (геркона) и элемента задающего (магнита), выполненных в двух корпусах.
Производителем рекомендована установка извещателей в магнитоактивные металлические конструкции с толщиной металла более 0.5 мм
Извещатели изготавливают 6 видов исполнения в соответствии с таблицей 1.
Вид исполнения | Тип применяемого геркона | Расстояния срабатывания, мм | Длина выводов, мм, тип вывода |
Исп.00 (стандарт) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 18 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 28 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. | 1500* Двойная изоляция |
Исп.01 (стандарт) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 12 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. | |
Исп.00 (прецизионный) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 8 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 10 мм, разомкнутые (не переключенные) - при расстоянии более 20 мм. | |
Исп.01 (прецизионный) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 6 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 9 мм, разомкнутые (не переключенные) - при расстоянии более 20 мм. | |
Исп.00 (усиленный) | Нормально разомкнутый | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 32 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 37 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. | |
Исп.01 (усиленный) | Переключающий | - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 14 мм - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 15 мм, разомкнутые (не переключенные) - при расстоянии более 55 мм. |
Обозначение исполнений
ИО 102-39 | XX | X | XX | X | X | XXX |
Тип датчика: - исп. 00 - исп. 01 | Прибор: Д - датчик М - магнит | Шаг фиксирующих кромок: - 1 мм (стандартно) - 2 мм (по желанию заказчика) | Толщина материала: - 1 мм - 2 мм | Цвет корпуса: Б - белый Ч - черный | Материал: - АБС пластик |
Технические характеристики
Температура эксплуатации | от -50 до +50°С и влажности до 90% при температуре +25°С |
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 | IP68 |
Диапазон коммутированных напряжений | от 0.01 до 72 В |
Диапазон коммутированного тока | от 0.005 до 0.25 А, но суммарная мощность на контактах не должна превышать 10 Вт |
Выходное сопротивление замкнутых контактов геркона | не более 0.5 Ом при токе пропускания (100 ± 10 мА) (по согласованию с заказчиком могут поставляться извещатели, с резисторами, включенными параллельно / последовательно геркону и номиналом, согласованном с заказчиком) |
При соосном расположении геркона и магнита контакты извещатели должны быть: - на металлических конструкциях замкнутые (переключенные) - на расстоянии между ними менее 22 мм (для исп. 00), менее 13 мм (для исп. 01) - на неметаллических конструкциях замкнутые (переключенные) - на расстоянии менее 35 мм (для исп. 00), менее 18 мм (для исп. 01), разомкнутые (не переключенные) - при расстоянии более 55 мм | |
Наработка до отказа | не менее 20 000 часов |
Длина вывода | 1.5* м (*по согласованию с заказчиком могут поставляться извещатели с другой длиной выводов) |
Шаг фиксирующих кромок | 1 мм (стандартно) или 2 мм (по желанию заказчика) |
Извещатель не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) |
Габаритные размеры извещателя приведены на рис.1, маркировка исполнения 01 на рис.2
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель является невосстанавливаемым изделием.
![Извещатель охранный ИО 102-39](https://m-kontakt.ru/produkt/datch_dlya_magn_konstr/image/clip_image004.gif)
1 - НР (красный / коричневый)
2 - Общий (черный / зеленый)
3 - НЗ (синий)
Комплект поставки
В комплект поставки извещателя входят:
Датчик магнитоуправляемый | 1 шт |
Элемент задающий | 1 шт |
Паспорт | 1 шт. на 1 транспортную тару |
Монтаж извещателя
Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм с помощью фиксаторов на корпусах геркона и магнита.
Техническое обслуживание
В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на:
- отсутствие механических повреждений корпуса;
- исправность электрической изоляции;
- надёжность крепления геркона и магнита;
- надёжность соединения геркона с линией блокировки.
Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
