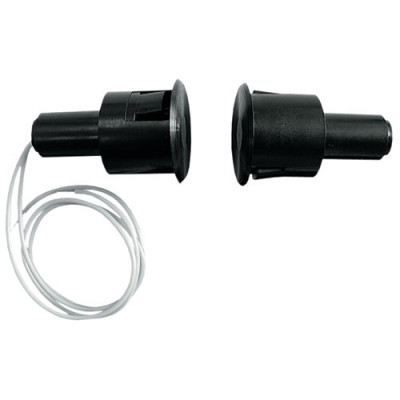

Извещатель магнитоконтактный ИО 102-6
- Производитель:
- Модель:ИО 102-6
| Габаритные размеры, мм (корпус геркона) | D23.5х35.2 |
| Габаритные размеры, мм (корпус магнита) | D23.5х35.2 |
| Диапазон рабочих температур, °С | -50…+50 |
| Максимально допустимые токи и напряжения (максимальное коммутиру | 72 |
| Максимально допустимые токи и напряжения (максимальный коммутиру | 0.3 |
| Расстояние между магнитом и герконом, мм (при замыкании контакто | 7 |
| Расстояние между магнитом и герконом, мм (при размыкании контакт | 45 |
| Тип контактов | НЗ |
Извещатели охранные точечные магнитоконтактные ИО 102-6 предназначены для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа "ловушка”, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала "тревога" путём размыкания контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения.
Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла не более 0.5 мм. Для конструкций толщиной более 0.5 мм производителем рекомендовано применение извещателей ИО 102-39.
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателей 02 по ОСТ 25 1099-83 в диапазоне температур окружающего воздуха от -50 до +50 °C и относительной влажности до 90% при температуре +25 °C без конденсации влаги.
Извещатели рассчитаны на непрерывную круглосуточную работу. Наработка до отказа извещателей не менее 20 000 часов.
Извещатель не содержит драгоценных металлов.
2. Технические характеристики
| Диапазон коммутированных напряжений | от 0.02 до 72 В постоянного или переменного тока |
| Диапазон коммутированного тока | от 0.001 до 0.3 А, но суммарная мощность на контактах не должна превышать 10 Вт |
| Выходное сопротивление замкнутых контактов геркона | не более 0.5 Ом при токе пропускания (100 мкА - 10 мА) |
| При соосном расположении датчика и задающего элемента контакты извещатели должны быть замкнуты | при расстоянии между ними менее 7 мм (на металлических конструкциях) и 10 мм (на немагнитных конструкциях) |
| При соосном расположении датчика и задающего элемента контакты извещатели должны быть разомкнуты | при расстоянии между ними более 45 мм |
| Степень защиты, обеспечиваемая оболочкой | IP 66 |
3. Комплектность
| Датчик магнитоуправляемый | 1 шт. |
| Магнит | 1 шт. |
| Паспорт | 1 шт на партию |
4. Монтаж извещателей
4.1.Допуск соосности установки датчика и задающего элемента извещателя не должен превышать 3 мм.
4.2.Монтаж извещателя на контролируемые поверхности толщиной 2 мм производится в предварительно просверленные отверстия диаметром 19.2 мм. с помощью фиксаторов на корпусах датчика и задающего элемента. Монтаж извещателя на поверхностях меньшей толщины производится с установкой дополнительной прокладки из текстолита и т.п.
5. Техническое обслуживание
В процессе эксплуатации извещатель следует осматривать не реже одного раза в квартал. При осмотре следует обращать внимание на :
-отсутствие механических повреждений корпуса;
-исправность электрической изоляции;
-надёжность крепления датчика и магнита;
-надёжность пайки датчика к линии блокировки.
Подключать провода, а также устранять неисправности в линии блокировки допускается только в обесточенном состоянии.
Таблица сравнительных характеристик по расстояниям срабатывания ИО 102-6, ИО 102-6П и ИО 102-39.
| Наименование извещателя | L срабатывания, мм. (неметаллические конструкции) | L срабатывания, мм. (металлические конструкции толщиной 2 мм.) | Максимально допустимая соосность расположения геркона и магнита, мм. |
| ИО 102-6 | 10 | 7 | ± 3 |
| ИО 102-6 П | 7 | 5 | ± 3 |
| ИО 102-39 исп.00 | 35 | 22 | ± 5 |
| ИО 102-39 исп.01 | 18 | 13 | ± 5 |
