Извещатель магнитоконтактный ИО 102-14

Магнитоконтактный; контакты размыкаются при тревоге; 12 мм (контакты замкнуты), 45 мм (контакты разомкнуты); U-коммут.72 В, I-коммут.500 мА, P-коммут.10 Вт; t-раб.-50…+50°С; 35х10х10.5 мм (геркон и магнит). Кабельный отвод. Пластиковый корпус. 0.01 кг
  • Рейтинг:
    0 отзывов
  • Производитель:
    КСС
  • Модель:
    ИО 102-14
  • Артикул:
    СМК-14
53.00р.
Габаритные размеры, мм (корпус геркона) 35х10х10.5
Габаритные размеры, мм (корпус магнита) 35х10х10.5
Диапазон рабочих температур, °С -50…+50
Максимально допустимые токи и напряжения (максимальное коммутиру 72
Максимально допустимые токи и напряжения (максимальный коммутиру 0.5
Масса, не более, кг 0.010
Расстояние между магнитом и герконом, мм (при замыкании контакто 12
Расстояние между магнитом и герконом, мм (при размыкании контакт 45
Тип контактов НЗ

Извещатель охранный точечный магнитоконтактный ИО 102-14 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приемно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.

Датчик ИО 102-14 разработан совместно с ФКУ НИЦ «Охрана» МВД России и включен в СПИСОК технических средств безопасности для применения в подразделениях вневедомственной охраны.

Извещатель предназначен для открытой установки на поверхности охраняемой конструкции.

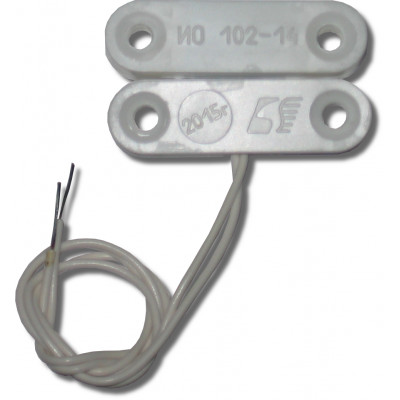

Извещатель ИО 102-14  конструктивно состоит из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластмассовые корпуса по форме близкой к прямоугольной.

С магнитоуправляемого датчика выведены два многожильных провода для подключения извещателя к ШС. Полярность подключения извещателей к ШС значения не имеет.


Особенности:

  • контакты извещателя на переключение;
  • расстояние при выдаче сигнала "Тревога на магнитонепроводящем основании не более 12 мм;
  • расстояние при восстановлении в "Дежурный режим" на магнитонепроводящем основании не менее 45 мм;
  • минимальное значение силы постоянного или переменного тока 0,001 А;
  • максимальное значение силы постоянного или переменного тока - 0,5 А;
  • минимальное значение коммутируемого напряжения - 0,02 В;
  • максимальное значение коммутируемого напряжения - 72 В;
  • максимальное значение коммутируемой мощности – 10 Вт;
  • выходное электрическое сопротивление замкнутых контактов извещателя - не более 0,5 Ом при замкнутых контактах;
  • вид климатического исполнения извещателя О2 по ГОСТ 15150-69, но в диапазоне рабочих температур от минус 50 до плюс 50° С;
  • извещатель рассчитан на непрерывную круглосуточную работу;
  • срок службы извещателя - не менее 8 лет;
  • масса извещателя: датчика - не более 3,5 г, управляющего магнита- не более 6,5 г; 155г, в
  • диаметр крепежных отверстий – 3,0 мм.
  • возможна поставка извещателей белого и коричневого цвета.
