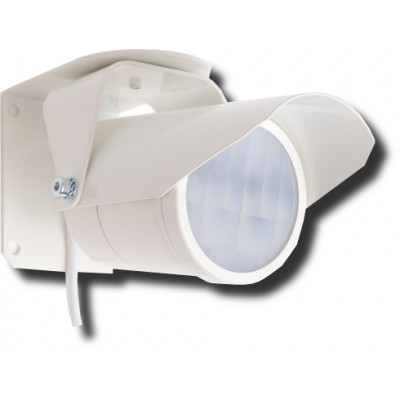

Извещатель охранный инфракрасный пассивный ИД-12Е

Извещатель охранный оптико-электронный, уличный, дальность зоны обнаружения 12 м, угол обзора зоны обнаружения 60°, напряжение питания 8...28 В, ток потребления 16 мА, степень защиты оболочкой IP65, диапазон рабочих температур -40...+50°С, габаритные размеры 150х80х69 мм
6 505.00р.
Время разогрева, сек 60
Габаритные размеры, мм 150х80х69
Диапазон рабочих температур, °С -40…+50
Масса, не более, кг 0.35
Напряжение питания, B (постоянного тока) 8…28
Параметры ИК канала (дальность, м) 12
Параметры ИК канала (диапазон обнаруживаемых скоростей перемещен 0.2…7
Параметры ИК канала (наличие антисаботажной зоны) нет
Параметры ИК канала (рекомендуемая высота установки, м) 2.5…3
Параметры ИК канала (тип зоны обнаружения) объемная
Параметры ИК канала (угол обзора, град) 60
Параметры тревожного выхода (коммутируемое напряжение, В) 100
Параметры тревожного выхода (коммутируемый ток, А) 0.1
Параметры тревожного выхода (тампер) нет
Параметры тревожного выхода (тип контактов) нормально-замкнутые
Регулировка чувствительности нет
Степень защиты IP65
Ток потребления, мА (при напряжении питания 12 В) 15
Чувствительный элемент 2-х площадной PIR элемент

Извещатель инфракрасный пассивный ИД-12Е предназначен для регистрации появления нарушителей в контролируемой зоне. Используются для построения рубежей охраны объектов, участков местности, жилых и промышленных зданий, а также внутри помещений.

Извещатель ИД-12Е выполняет следующие функции:

  • формирует извещение ТРЕВОГА при пересечении нарушителем зоны обнаружения на всем её пространстве;
  • формирует извещение НЕИСПРАВНОСТЬ при нарушении нормального функционирования извещателя;
  • отображает на светодиодном индикаторе режимы работы извещателя: НОРМА - отсутствием свечения; ТРЕВОГА - постоянным свечением в течении 5 с; НЕСПРАВНОСТЬ - прерывистым свечением до устранения неисправности;
  • выдаёт на прибор приемно-контрольный (ППК) извещения по двум шлейфам сигнализации (ШС) путем размыкания контактов оптоэлектронного реле: по ШС1 - извещение ТРЕВОГА на время 5 с, по ШС2 - извещение НЕИСПРАВНОСТЬ до устранения неисправности.

Извещатель рассчитан на совместную работу с ППК, работающими на нормально замкнутую цепь ШС.

По устойчивости к воздействию внешней среды извещатель ИД-12Е  соответствует требованиям ГОСТ 15150-69. Степень защиты оболочки IP 65 по ГОСТ 14254.

В части стойкости к механическим внешним воздействующим факторам извещатель соответствует ГОСТ 17516.1-90.

Уровень радиопомех, создаваемых извещателем, не превышает значений установленных ГОСТ Р 50009-92.

Извещатель сохраняет работоспособность в диапазоне рабочих температур от минус 40 до плюс 50о С, при воздействии повышенной влажности окружающего воздуха 93% при температуре плюс 40о С.

ИД-12Е работает в непрерывном круглосуточном режиме.

Охранный извещатель является восстанавливаемым, обслуживаемым техническим устройством.

Датчик ИД-12Е  удовлетворяет требованиям, изложенным в ТУ 4372-012-59497651- 2007 «Извещатели инфракрасные пассивные серий ИД, ИД2».
