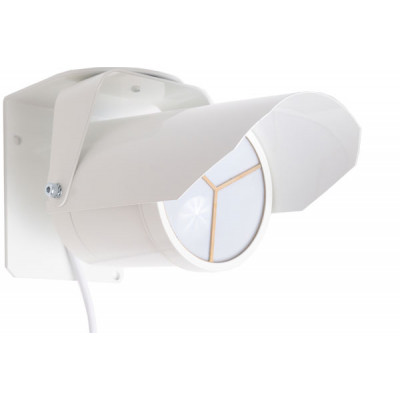

Извещатель охранный инфракрасный пассивный ИД2-70

Извещатели ИД-40, ИД-50, ИД-70 выполняют следующие функции:

• формируют извещение «ТРЕВОГА 1» при пересечении объектом зоны обнаружения на всей ее дальности L2;

• формируют извещение «ТРЕВОГА 2» при пересечении объектом ближней зоны обнаружения на дальности L1;

• отображают на светодиодном индикаторе извещения: • «ТРЕВОГА»- постоянным свечением • «НЕСПРАВНОСТЬ»- прерывистым свечением;

• выдают на прибор приемно-контрольный (ППК) сформированные извещения по двум шлейфам сигнализации путем размыкания контактов твердотельного реле: по ШС1-извещение «ТРЕВОГА 1», по ШС2-извещение «ТРЕВОГА 2».

Извещатели ИК пассивные ИД-40, ИД-50, ИД-70 рассчитаны на совместную работу с ППК, работающими на нормально замкнутую цепь ШС.

 По устойчивости к воздействию внешней среды извещатели ИД-40, ИД-50, ИД-70  соответствует требованиям ГОСТ 15150-69.

Датчики ИД-40, ИД-50, ИД-70 сохраняют работоспособность в диапазоне рабочих температур от –40о С до +50о С при воздействии повышенной влажности окружающего воздуха 93% при температуре 25о С.

Извещатели работают в непрерывном круглосуточном режиме.

Охранные датчики ИД-40, ИД-50, ИД-70  являются восстанавливаемыми, обслуживаемыми техническими устройствами.

Извещатели удовлетворяет требованиям, изложенным в ТУ 4372-002-52130539-2001 «Извещатели инфракрасные пассивные ИД».

В части стойкости к механическим внешним воздействующим факторам извещатели соответствует ГОСТ 17516.1-90.

 Уровень радиопомех, создаваемый извещателями ИД-40, ИД-50, ИД-70 , не превышает значений установленных ГОСТ Р 50009-92.

Максимальная дальность действия извещателей:

• ИД-40 – 40 м;
• ИД-50 – 50 м;
• ИД-70 – 70 м.

Форма зоны обнаружения – коридорная.

Размер зоны обнаружения (длина х ширина х высота):

• (40х4х2,5) м для ИД-40;
• (50х3х2) м для ИД-50;
• (70х3х2) м для ИД-70.

Время готовности извещателей ИД-40, ИД-50, ИД-70 к работе после подачи питания – не более 2 мин.

Электропитание ИД-40, ИД-50, ИД-70 осуществляется по отдельной линии от источника постоянного тока напряжением от 8 до 28 В и величиной пульсации не более 120 мВ. Ток потребления извещателей при напряжении питания 12 В не более 18 мА.

Максимальная мощность, потребляемая извещателями по цепи питания при напряжении питания 12 В не более 0,25Вт.

Адаптация датчиков ИД-40, ИД-50, ИД-70 к воздействию внешней среды обеспечивается микропроцессорной обработкой сигнала.

Информативность извещателей равна 4:

• извещение «ТРЕВОГА 1» - при нарушении по всей дальности действия;

• извещение «ТРЕВОГА 2» - при нарушении в ближней зоне обнаружения; • извещение «НОРМА» – отсутствие нарушений (дежурный режим);

• сигнал «Неисправность» - прерывистое свечение светодиода.

Охранные датчики ИД-40, ИД-50, ИД-70 обеспечивает передачу извещений на ППК по шлейфам сигнализации ШС1 и ШС2 коммутацией электронных ключей, имеющих следующие параметры: рабочий ток ключей – не более 130 мA; рабочее напряжение – не более ±250 В; сопротивление закрытого ключа – не менее 10 МОм; сопротивление открытого ключа – не более 30 Ом; напряжение изоляции – 1500 В Извещение «НОРМА» передается по ШС1 и ШС2 замкнутым состоянием электронных ключей, извещения «ТРЕВОГА 1» - размыканием ключа по ШС1, «ТРЕВОГА 2» - размыканием ключа по ШС2.

В извещателях предусмотрена установка порога срабатывания переключением перемычек Р1 и Р2.

Крепление корпуса извещателей ИД-40, ИД-50, ИД-70 к кронштейну позволяет изменять направление зоны обнаружения в вертикальной плоскости на +30о , -60о относительно горизонтальной оси и на 90о в горизонтальной плоскости.

Средняя наработка на отказ – не менее 50000ч;

Средний срок службы – не менее 8 лет.

Габаритные размеры / масса:

• ИД-40 - 130х80х70 мм / 0.37 кг
• ИД-50 - 140x80x70 мм / 0.4 кг
• ИД-70 - 200х120х80 мм / 0.75 кг
