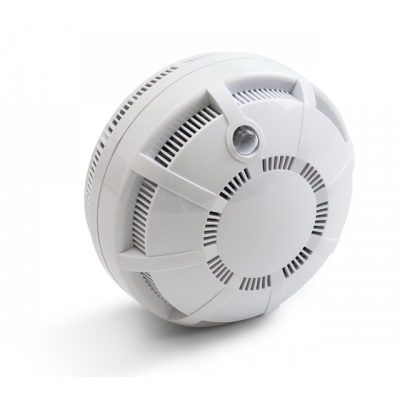

Извещатель пожарный дымовой оптико-электронный точечный автономный ИП 212-50М2

Извещатель пожарный дымовой оптико-электронный точечный, автономный, 85 дБ (прерывистый тонально-модулированный сигнал), элемент питания 9 В 6F22 (Крона), IP41, t-раб.-10...+55°С, 93х49 мм
909.00р.
Габаритные размеры, мм (высота) 50
Габаритные размеры, мм (диаметр) 95
Диапазон рабочих температур, °С -10…+55
Масса, не более, кг 0.2
Степень защиты IP40
Тип извещателя автономный
Тип элемента питания 6F-22 (9В)
Ток потребления, мА (в дежурном режиме) 0.03
Уровень громкости звукового сигнала «Пожар»., дБ, не менее 85
Чувствительность извещателя, дБ/м 0.05…0.2

Извещатель пожарный дымовой оптико-электронный автономный ИП 212-50М2 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и выдачи тревожных извещений в виде громких звуковых сигналов.


Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Извещатель состоит из датчика и монтажной планки. Датчик представляет собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с монтажной планкой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Извещатель обеспечивает:
  • возврат извещателя в дежурный режим через 20 сек. после прекращения действия дыма;
  • удобное тестирование с помощью кнопки;
  • благодаря микропроцессорной обработке результатов, принятие решения о формировании сигнала «Пожар» с максимальной точностью и существенного снижения вероятности возникновения ложных срабатываний;
  • оптимальный габаритный размер (Ø95 х 50 мм) и современный дизайн корпуса;
  • широкий диапазон рабочих температур от минус 10 °С до плюс 55 °С;
  • электрическое питание извещателя осуществляется от элемента питания «Крона» (входит в комплект) номинальным напряжением 9 В.
В зависимости от своего состояния, пожарный извещатель ИП 212-50М выдает различные состояния индикации:

Режим оповещения

Индикация

Световая

Звуковая

Дежурный режим

Однократная вспышка индикатора с периодом повторения (5 ± 1) с

Режим «Пожар»

Мигание индикатора с частотой (2 ± 0,2) Гц

Непрерывный тонально-модулированный звуковой сигнал

Режим «Разряд батареи»
(при напряжении от 7 до 5,9 В)

Кратковременный однократный звуковой сигнал с периодом повторения 60 с





Площадь, контролируемая одним извещателем, расстояние между извещателями, а так же между извещателем и стеной следует определять по таблице 2.


Высота
установки извещателя, м


Площадь, контролируемая
одним извещателем, м


Максимальное расстояние, м

между извещателями

от извещателя до стены

До 3,5

До 85

9,0

4,5

Свыше 3,5 до 6,0

До 70

8,5

4,0

Свыше 6,0 до 10,0

До 65

8,0

4,0

Свыше 10,0 до 12,0

До 55

7,5

3,5

Если извещатели выдают сигнал «Внешняя тревога», то необходимо проверить полярность подключения всех извещателей, линию на отсутствие обрывов и замыканий, правильность установки джамперов и оконечного резистора.

ИП 212 50м схема 2.png
