Извещатель пожарный дымовой оптико-электронный точечный ИП 212-187
- Производитель:
- Модель:ИП 212-187
Габаритные размеры, мм (высота) | 45 |
Габаритные размеры, мм (диаметр) | 106 |
Диапазон рабочих температур, °С | -45…+55 |
Масса, не более, кг | 0.21 |
Напряжение питания, B (по шлейфу сигнализации) | 9…30 |
Световая индикация | "Дежурный режим"; "Пожар" |
Степень защиты | IP30 |
Тип извещателя | 2-х проводный |
Ток потребления, мА (в дежурном режиме) | 0.045 |
Чувствительность извещателя, дБ/м | 0.05…0.2 |
Извещатель пожарный дымовой оптико-электронный ИП 212-187 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом имеет следующие особенности:
- уникальная разработка компании «RUBEZH» - микросхема ASIC R2. В данной микросхеме используется схематическое решение, позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения (данное решение разрабатывалось специально для исключения ложных срабатываний от ламп дневного света);
- двухцветная светодиодная индикация состояния извещателя, расположенная на внешней стороне корпуса, позволяющая однозначно определить состояние извещателя;
- защитная сетка на дымовой камере;
- увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
- тестирование извещателя осуществляется через технологическое отверстие специальным тестирующим устройством, что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала;
- корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества АБС, выпускается в любой цветовой гамме по требованию заказчика;
- винтовой способ крепления проводов к базе извещателя;
Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Режимы индикации состояния извещателя приведены :
- Режим «Пожар» – непрерывное свечение индикатора красного цвета;
- Дежурный режим – однократная вспышка зеленого цвета с периодом повторения 5 с.
Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс про-изводится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

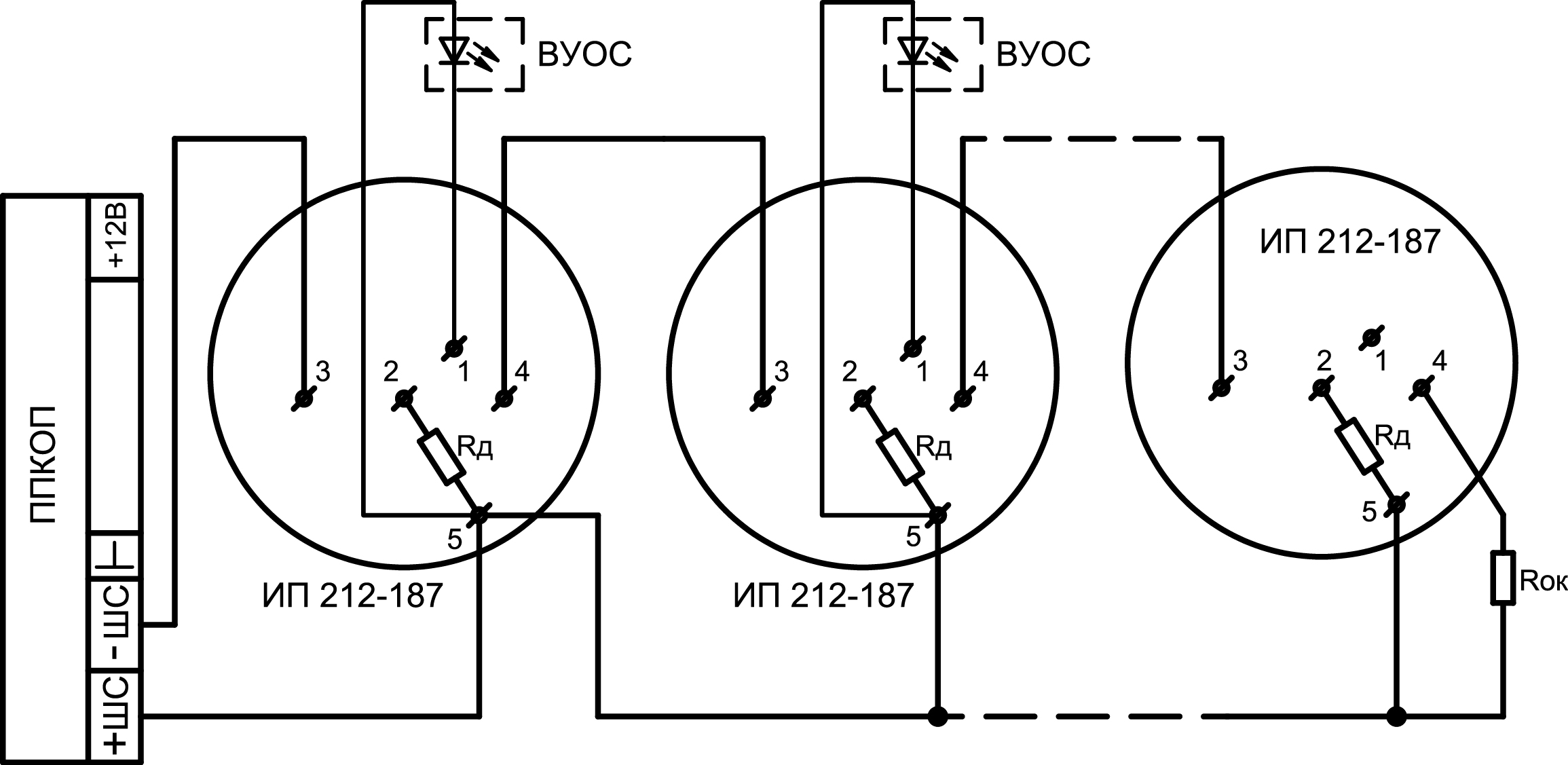

Схема подключения извещателей ИП 212-187 к шлейфу сигнализации ППКОП
Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
