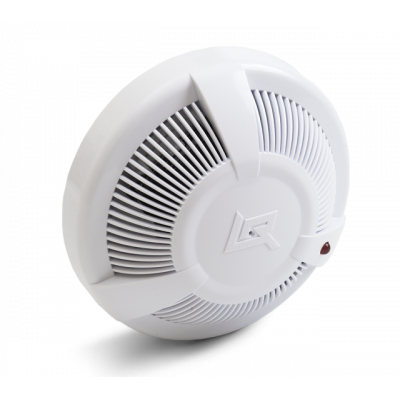

Извещатель пожарный дымовой оптико-электронный точечный ИП 212-87

Дымовой 2-х проводный, питание 9 - 27 В, 150 мкА. Оптический сигнал дежурного режима и запыления дымовой камеры, с безвинтовым способом крепления проводов
719.00р.
Габаритные размеры, мм (высота) 45
Габаритные размеры, мм (диаметр) 106
Диапазон рабочих температур, °С -25…+55
Масса, не более, кг 0.21
Напряжение питания, B (по шлейфу сигнализации) 9…27
Световая индикация "Дежурный режим"; "Пожар"; "Запыленность"; "Неисправность"
Степень защиты IP30
Тип извещателя 2-х проводный
Ток потребления, мА (в дежурном режиме) 0.095
Ток потребления, мА (в режиме «ПОЖАР») 20
Чувствительность извещателя, дБ/м 0.05…0.2

Извещатель пожарный дымовой оптико-электронный ИП 212-87 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.


Извещатель пожарный дымовой оптико-электронный ИП 212-87 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:

  • в извещателе применена уникальная микросхема собственной разработки, осуществляющая микропроцессорную обработку сигнала, что максимально снижает вероятность ложных срабатываний;
  • новый улучшенный алгоритм автоматической компенсации запыленности обеспечивает корректную работу при высоком уровне запыления, повышает помехозащищенность и позволяет исключить ложные срабатывания;
  • шесть режимов оптической индикации;
  • увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;
  • тестирование извещателя осуществляется двумя способами: с помощью оптического тестера ОТ-1 (направив лазерный луч на светодиод извещателя) либо специальным тестирующим устройством (ввод в дымовую камеру извещателя металлического штырька через технологическое отверстие в корпусе), что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала;
  • корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества  АБС.

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.

Извещатель выполняет следующие функции:

  • измерение концентрации дыма;
  • цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
  • контроль и индикация работоспособности дымового канала;
  • индикация дежурного режима и неисправности;
  • автоматическая компенсация запылённости дымовой камеры;
  • тестирование с помощью специального оптического тестера.

Режимы индикации состояния извещателя приведены в таблице:

Состояние

Индикация

Режим «Пожар»

Непрерывное свечение индикатора

Дежурный режим

Однократная вспышка с периодом повторения 3 с

Предварительное запыление

Двукратная вспышка с периодом повторения 3 с

Критическое запыление

Трёхкратная вспышка с периодом повторения 3 с

Неисправность оптопары

Четырёхкратная вспышка с периодом повторения 3 с

Недостаточное напряжение питания

Пятикратная вспышка с периодом повторения 3 с

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.

Извещатель может устанавливаться на подвесной потолок, с помощью специальной розетки, совмещенной с монтажным кольцом.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.


Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.


Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

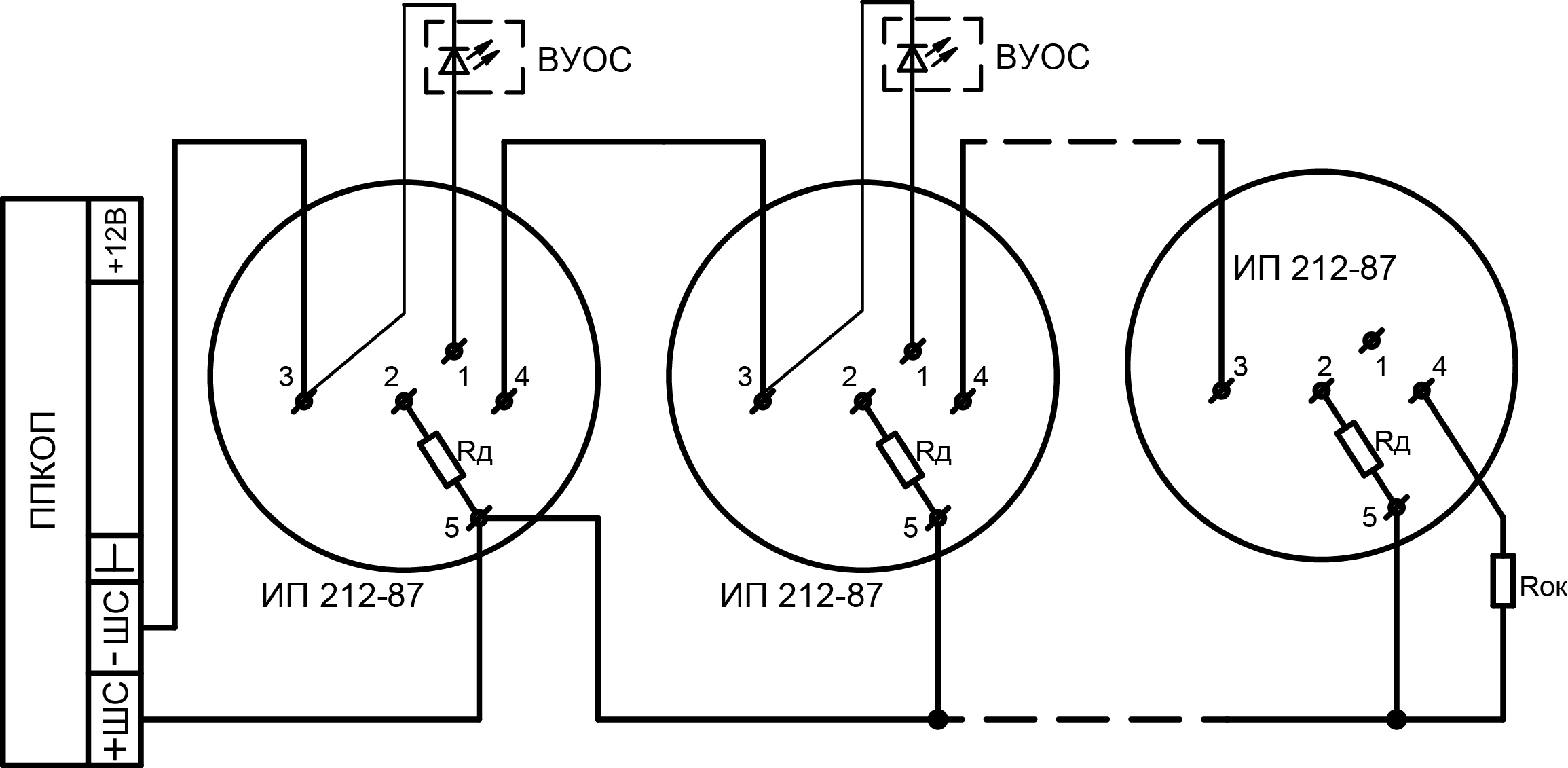

Схема подключения извещателей ИП 212-87 к шлейфу сигнализации ППКОП



Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
