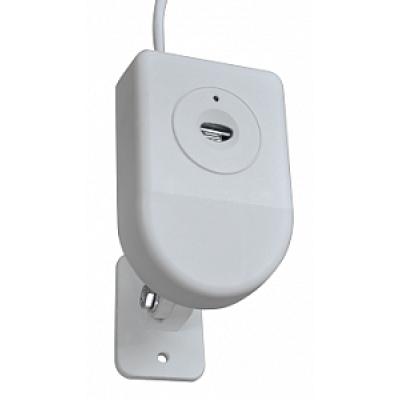

Спектрон-401 Извещатель пожарный пламени

Прямое солнечное излучение не изменяет чувствительность извещателя пламени и не приводит к ложному срабатыванию; сверхпрочный корпус извещателя из поликарбоната.
13 538.00р.
Габаритные размеры, мм (выносной чувствительный элемент) -
Габаритные размеры, мм (извещатель) 103х69х97
Дальность обнаружения тестового очага пожара, м (ТП-5 (нефтепрод 50
Дальность обнаружения тестового очага пожара, м (ТП-6 (спирты)) 25
Диапазон рабочих температур, °С -40…+55
Диапазон регистрируемого излучения 185…260нм (УФ)
Конструкция извещателя со встроенный элементом
Маркировка по взрывозащите -
Масса извещателя, кг, не более 0.2
Напряжение питания, B (по шлейфу сигнализации) -
Напряжение питания, B (постоянного тока) 9…28
Степень защиты IP66
Тип извещателя комбинированный
Ток потребления, мА (в дежурном режиме не более) 1.5
Ток потребления, мА (в режиме «ПОЖАР») 20
Угол обзора, град (в горизонтальной плоскости) 100

Извещатель «Спектрон-401» выпускается по Техническим условиям СПЕК.425243.400 ТУ и предназначается для обнаружения возгораний, сопровождающихся появлением открытого пламени.

Извещатель предназначен для работы совместно с приёмно-контрольными приборами, соответствующими ГОСТ Р 53325.

Извещатель Спектрон-401 имеет основных 9 исполнений:

  • Спектрон-401 – базовое исполнение;
  • Спектрон-401Р – исполнение с реле («сухие контакты» на выходе);
  • Спектрон-401П – исполнение с подогревом для использования при температуре до минус 60°С;
  • Спектрон-401ПР – исполнение с реле и подогревом;
  • Спектрон-401В – взрывозащищённое исполнение;
  • Спектрон-401ВР – взрывозащищённое исполнение с реле;
  • Спектрон-401ВП – взрывозащищённое исполнение с подогревом;
  • Спектрон-401ВПР – взрывозащищённое исполнение с подогревом и реле;
  • Спектрон-401ВВ.КПУБ – взрывозащищённое исполнение с малым временем срабатывания для работы в составе системы БАПС.

Все основные исполнения имеют дополнительные исполнения. Дополнительные исполнения отличаются от основных малым временем срабатывания, которое устанавливается при изготовлении.

В паспорте Извещателя дополнительного исполнения в разделе «Свидетельство о приёмке» должны быть указаны чувствительность, время срабатывания и тестовый очаг, для которого нормируются эти параметры. Обозначение дополнительных исполнений имеет расширение «01», отделённое от основного точкой.

Исполнения Извещателя «Спектрон-401В», «-401ВР», «-401ВП», и «-401ВПР» являются взрывозащищённым оборудованием с видом взрывозащиты «специальный», имеющие уровень взрывозащиты «особовзрывобезопасный» с маркировкой взрывозащиты 0ExiasIICT4X и соответствуют требованиям ГОСТ 22782.3-76 и ГОСТ Р 52350.0-2005, могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006, гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Пример записи в документации и при заказе:

Извещатель пожарный пламени ИП329-7-1 «Спектрон-401ХХХ» СПЕК.425243.400 ТУ.

Извещатель пожарный пламени ИП329-7-1 «Спектрон-401ХХХ.01» СПЕК.425243.400 ТУ.

При установке взрывозащищённых исполнений Извещателя в зоне «0» в заказе указать длину кабеля, достаточную для выхода из зоны.

Извещатель имеет два режима работы: режим «Дежурный» и режим «Пожар». Режим «Дежурный» индицируется жёлтым проблесковым индикатором. Режим «Пожар» индицируется красным индикатором.

При включении подогрева исполнений «Спектрон-401П», «-401ПР», «-401ВП» и «-401ВПР» загорается зеленый индикатор.

Извещатель представляет собой автоматическое оптоэлектронное устройство, которое при обнаружении возгорания в зоне контроля выдает сигнал «Пожар» в шлейф сигнализации приёмно-контрольного прибора.

Принцип работы Извещателя состоит в том, что УФ-излучение пламени в диапазоне от 185 до 260 нм воздействует на датчик пламени, который преобразует его в электрические импульсы. После обработки сигнала по алгоритму, разработанному в «НПО Спектрон», принимается решение о переходе Извещателя в состояние «Пожар». Состояние «Пожар» характеризуется изменением тока потребления Извещателя, что является сигналом для приёмно–контрольного прибора.

Возврат Извещателя в дежурный режим осуществляется путем снятия напряжения питания на время не менее 2 с.
