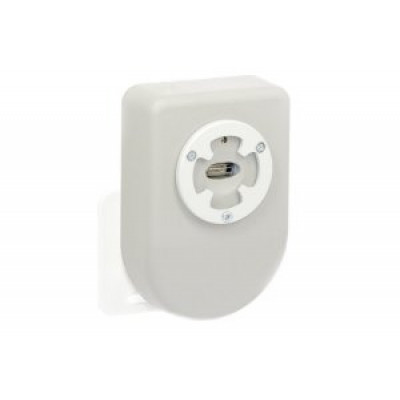

Спектрон-401.01-Exi Извещатель пожарный пламени взрывозащищенный
- Производитель:
- Модель:Спектрон-401.01-Exi
| Габаритные размеры, мм (извещатель) | 103х69х94 |
| Дальность обнаружения тестового очага пожара, м (ТП-5 (нефтепрод | 50 |
| Дальность обнаружения тестового очага пожара, м (ТП-6 (спирты)) | 25 |
| Диапазон рабочих температур, °С | -40…+55 |
| Диапазон регистрируемого излучения | 185…260нм (УФ) |
| Конструкция извещателя | со встроенный элементом |
| Маркировка по взрывозащите | 0ExiaIICT4 |
| Масса извещателя, кг, не более | 0.2 |
| Напряжение питания, B (постоянного тока) | 9…28 |
| Степень защиты | IP68 |
| Тип извещателя | комбинированный |
| Ток потребления, мА (в дежурном режиме не более) | 1.5 |
| Ток потребления, мА (в режиме «ПОЖАР») | 20 |
| Угол обзора, град (в горизонтальной плоскости) | 100 |
Извещатель «Спектрон-401» выпускается по Техническим условиям СПЕК.425243.400 ТУ и предназначается для обнаружения возгораний, сопровождающихся появлением открытого пламени.
Извещатель предназначен для работы совместно с приёмно-контрольными приборами, соответствующими ГОСТ Р 53325.
Извещатель Спектрон-401 имеет основных 9 исполнений:
- Спектрон-401 – базовое исполнение;
- Спектрон-401Р – исполнение с реле («сухие контакты» на выходе);
- Спектрон-401П – исполнение с подогревом для использования при температуре до минус 60°С;
- Спектрон-401ПР – исполнение с реле и подогревом;
- Спектрон-401В – взрывозащищённое исполнение;
- Спектрон-401ВР – взрывозащищённое исполнение с реле;
- Спектрон-401ВП – взрывозащищённое исполнение с подогревом;
- Спектрон-401ВПР – взрывозащищённое исполнение с подогревом и реле;
- Спектрон-401ВВ.КПУБ – взрывозащищённое исполнение с малым временем срабатывания для работы в составе системы БАПС.
Все основные исполнения имеют дополнительные исполнения. Дополнительные исполнения отличаются от основных малым временем срабатывания, которое устанавливается при изготовлении.
В паспорте Извещателя дополнительного исполнения в разделе «Свидетельство о приёмке» должны быть указаны чувствительность, время срабатывания и тестовый очаг, для которого нормируются эти параметры. Обозначение дополнительных исполнений имеет расширение «01», отделённое от основного точкой.
Исполнения Извещателя «Спектрон-401В», «-401ВР», «-401ВП», и «-401ВПР» являются взрывозащищённым оборудованием с видом взрывозащиты «специальный», имеющие уровень взрывозащиты «особовзрывобезопасный» с маркировкой взрывозащиты 0ExiasIICT4X и соответствуют требованиям ГОСТ 22782.3-76 и ГОСТ Р 52350.0-2005, могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006, гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Пример записи в документации и при заказе:
Извещатель пожарный пламени ИП329-7-1 «Спектрон-401ХХХ» СПЕК.425243.400 ТУ.
Извещатель пожарный пламени ИП329-7-1 «Спектрон-401ХХХ.01» СПЕК.425243.400 ТУ.
При установке взрывозащищённых исполнений Извещателя в зоне «0» в заказе указать длину кабеля, достаточную для выхода из зоны.
Извещатель имеет два режима работы: режим «Дежурный» и режим «Пожар». Режим «Дежурный» индицируется жёлтым проблесковым индикатором. Режим «Пожар» индицируется красным индикатором.
При включении подогрева исполнений «Спектрон-401П», «-401ПР», «-401ВП» и «-401ВПР» загорается зеленый индикатор.
Извещатель представляет собой автоматическое оптоэлектронное устройство, которое при обнаружении возгорания в зоне контроля выдает сигнал «Пожар» в шлейф сигнализации приёмно-контрольного прибора.
Принцип работы Извещателя состоит в том, что УФ-излучение пламени в диапазоне от 185 до 260 нм воздействует на датчик пламени, который преобразует его в электрические импульсы. После обработки сигнала по алгоритму, разработанному в «НПО Спектрон», принимается решение о переходе Извещателя в состояние «Пожар». Состояние «Пожар» характеризуется изменением тока потребления Извещателя, что является сигналом для приёмно–контрольного прибора.
Возврат Извещателя в дежурный режим осуществляется путем снятия напряжения питания на время не менее 2 с.
