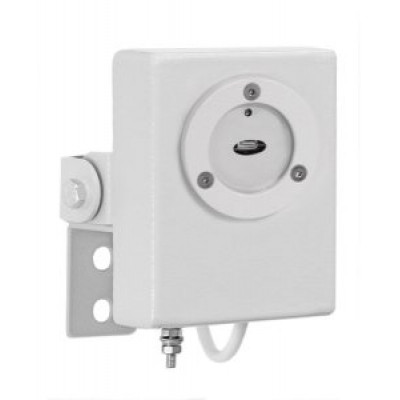

Спектрон-401 Exi-М Извещатель пожарный пламени взрывозащищенный

Самотестируемый программируемый. Для систем пожарной сигнализации административных, общественных и производственных зданий, отапливаемых и неотапливаемых складов и ангаров, объектов с большой площадью остекления, частичным или полным отсутствием стеновых ограждений.

• Обеспечивают максимальную площадь защиты и высокое быстродействие;
• Рекомендуются для защиты объектов с вероятностью солнечной засветки, попадания бликов отражающих поверхностей и проблесковых маячков:
• Работают с приемно-контрольными приборами, адресными системами ОПС, комплексными интегрированными системами управления безопасностью и автоматическими системами пожаротушения всех ведущих российских и зарубежных производителей;
• Поставляются в комплекте с монтажно-юстировочным устройством, позволяющим крепить изделия к стенам и потолку.

СПЕКТРОН-401

Взрывозащищенные:

- Спектрон-401-Exi
- Спектрон-401-Exi-М
- Спектрон-401.01-Exi
- Спектрон-401.01-Exi-M
- Спектрон-401-Exm
- Спектрон-401-Exm-М
- Спектрон-401.01-Exm
- Спектрон-401.01-Exm-M

Общепромышленные:
- Спектрон-401
- Спектрон-401-М
- Спектрон-403

Извещатели пламени с видом взрывозащиты «искробезопасная электрическая цепь»:
- Спектрон-401-Exi
- Спектрон-401.01-Exi
- Спектрон-401-Exi-M
- Спектрон-401.01-Exi-M

Маркировка взрывозащиты 0ExiaIICT4 X позволяет применять извещатель во взрывоопасных зонах классов «0», «1» и «2»

Для подключения искробезопасного извещателя требуется организация искробезопасной цепи.

Извещатель подключается к взрывозащищенному ППК с искробезопасным выходом или к общепромышленному ППК через барьер искрозащиты. Рекомендованные производителем барьеры искрозащиты:
- Спектрон-ИБ-01 – 12 В/500 мА, для неадресного извещателя при 4-х проводном подключении;
- Спектрон-ИБ-02 – 24 В/100 мА для неадресного извещателя при 2-х проводном подключении в ШС ППК;
- С2000-Спектрон-ИБ – для адресного извещателя при включении в ДПЛС

Извещатели пламени с видом взрывозащиты «герметизация компаундом»:
- Спектрон-401-Exm
- Спектрон-401.01-Exm
- Спектрон-401-Exm-M
- Спектрон-401.01-Exm-M

Маркировка взрывозащиты 1Ex mb IIC T6 Gb X позволяет применять извещатель во взрывоопасных зонах классов «1» и «2»

Для подключения извещателя с видом взрывозащиты «герметизация компаундом» не требуется искробезопасная цепь. Шлейфы прокладываются с учетом требований ПУЭ (раздел 7.3) к электропроводкам во взрывоопасных зонах

Функция автоматического перехода из режима «Пожар» в режим «Дежурный» активируется только во взрывозащищенных извещателях пламени серии 400

Общие параметры Спектрон-401:
- Извещатели пламени серии Спектрон-401 рекомендуются к применению в системах пожарной сигнализации закрытых помещений
- Корпус извещателя Спектрон-403, -401, -401-Exi, -401.01-Exi, -401-Exm, -401.01-Exm выполнен из высокопрочного ABS-пластика
- Корпус извещателя Спектрон-401-М, -401-Exi-М, -401.01-Exi-М, -401-Exm-М, -401.01-Exm-М выполнен из оцинкованной стали
- Угол обзора извещателей серии Спектрон-401 сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях, и соответствует 100º
- Угол обзора извещателей серии 403 - 120 º
- Дальность обнаружения пламени по ГОСТ Р 53325-2012 – 50 метров по ТП5, 25 метров по ТП6

Извещатели серии Спектрон-401 с индексом "01" (вспышка) предназначены для мгновенного (от 0,1 с.) обнаружения специализированных пожаров. Для применения извещателей на "вспышку" рекомендуется в обязательном порядке получить консультацию в службе технической поддержки НПО Спектрон по тел. 8-8005001073

Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 2 сек

Температурный диапазон работы извещателя от -40 до +70 ºС

Извещатель c индексом "М" производятся в корпусе из оцинкованной низкоуглеродистой стали и особо рекомендуются для применения в условиях с высокой вероятностью механических повреждений извещателя

Технические характеристики Спектрон-401:
Маркировка взрывозащиты
- Спектрон-401-Exi (все модификации) 0Ex ia IIC T6 Ga X
- Спектрон-401-Exm (пластиковый корпус) 1Ex mb IIC T6 Gb X
- Спектрон-401-Exm (стальной корпус) 1Ex mb IIC T6 Gb X / Ex ia mb IIIC T85ºC Db X
- Спектрон-403, -401, -401-М Нет

Угол обзора, градусов
- Спектрон-403 120
- Спектрон-401 - все модели 100

Дальность обнаружения, м.
- ТП5 50
- ТП6 25

Минимальное время срабатывания, секунд
- Без индекса "01" 3, 7, 15, 22*
- С индексом "01" 0,1;0,5;1;2*

- Время восстановления, сек. 2
- Температурный диапазон, ºС –40 ÷ +70
- Спектральная чувствительность, нм 185 ÷ 260

Степень защиты оболочкой по ГОСТ 14254
- Спектрон-401-Exi, -401-Exm, -401.01-Exi, -401.01-Exm, -401-Exi-М, -401.01-Exi-М, -401-Exm-М, -401.01-Exm-М IP66/IP68
- Cпектрон-401-M IP68
- Спектрон-401 IP66
- Спектрон-403 IP41

- Устойчивость к прямому свету лампы накаливания, лк 250
- Устойчивость к прямому свету люминесц. лампы, лк 2500
- Устойчивость к рассеянному солнечному свету, лк 80000
- Напряжение питания, В 9 ÷ 28
- Функция самоконтроля Кроме Спектрон-403
- Функция автоматического перехода из режима «Пожар» в режим «Дежурный» Во взрывозащищенных извещателях
- Подключение все модели, кроме Спектрон-403 -х 2-ух и 4-х проводное

Материал корпуса
- Спектрон-403, -401, -401-Exi, -401.01-Exi, -401-Exm, 401.01-Exm ABS-пластик
- Спектрон-401-M, -401-Exi-М, -401.01-Exi-М, -401-Exm-М, -401.01-Exm-М Оцинкованная сталь

Габаритные размеры, мм
- Спектрон-403, -401, -401-Exi, -401.01-Exi, -401-Exm, 401.01-Exm 69х103х120
- Спектрон-401-M, -401-Exi-М, -401.01-Exi-М, -401-Exm-М, -401.01-Exm-М 110х114х103

Масса, не более, грамм
- Спектрон-403 100
- Спектрон-401, -401-Exi, -401.01-Exi, -401-Exm, -401.01-Exm 200
- Спектрон-401-M, -401-Exi-М, -401.01-Exi-М, -401-Exm-М, -401.01-Exm-М 700
