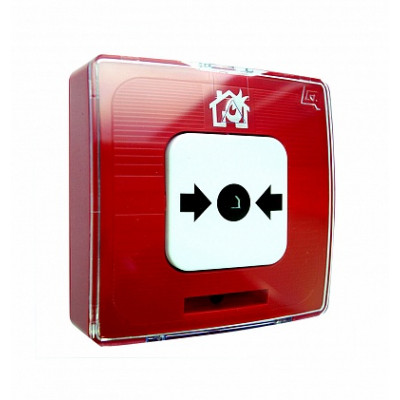

Извещатель пожарный ручной ИПР 513-10

Извещатель пожарный ручной, питание 9-30 В, 50 мкА, с кнопкой, с крышкой.
199.00р.
Габаритные размеры, мм 87х90х45
Диапазон рабочих температур, °С -40…+60
Максимальное коммутируемое напряжение, не более, В -
Максимальный коммутируемый ток, не более, мА -
Маркировка по взрывозащите -
Масса, не более, кг 0.1
Напряжение питания, B (по шлейфу сигнализации) 9…30
Напряжение питания, B (постоянного тока) -
Световая индикация "Дежурный режим"; "Пожар"
Степень защиты IP41
Тип извещателя 2-х проводный (НР)
Ток потребления, мА (в дежурном режиме не более) 0.05
Ток потребления, мА (в режиме «ПОЖАР») 20

ИПР 513-10 выпускается в двух исполнениях: ИПР 513-10 и ИПР 513-10 исп.1.

ИПР 513-10 - питание и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании ИПР. ИПР 513-10  предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки ИПР в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

ИПР 513-10 исп.1 -  питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. ИПР 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки ИПР в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» ИПР 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.

Извещатель пожарный ручной осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.

ИПР обладает следующими потребительскими свойствами:

  • питание извещателя и передача сигнала сработки осуществляются по двухпроводному шлейфу сигнализации (ШС) (в зависимости от исполнения ИПР);
  • широкий диапазон напряжений питания  9-30 В (в зависимости от исполнения ИПР);
  • ИПР срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия ИПР остается во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) любым штырем диаметром не более 3 мм, например, отверткой;
  • для информации о режимах работы ИПР и состоянии ШС предусмотрен оптический индикатор красного цвета;
  • модифицированный механизм срабатывания;
  • корпус ИПР изготовлен из ударопрочного и износостойкого материала АБС;
  • малые габаритные размеры и современный дизайн корпуса.

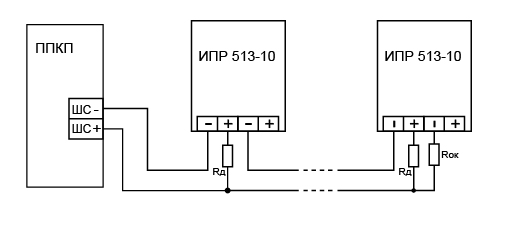

Схема подключения двухпроводная ИПР 513-10 и ИПР 513-10 исп.01:



Четырехпроводная схема подключения ИПР 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП):




Схема подключения ИПР 513-10 исп.1 с использованием НР-контактов и индикацией:



Схема подключения ИПР 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери:
