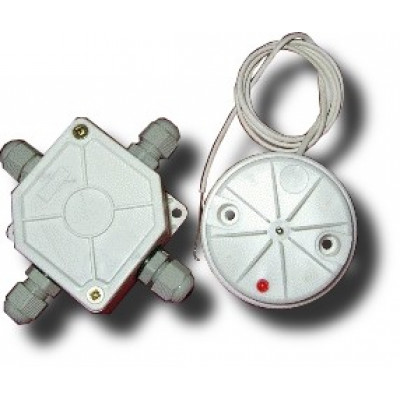

Извещатель пожарный тепловой максимальный ИП 103-10-(А1)
- Производитель:
- Модель:ИП 103-10-(А1)
| Габаритные размеры, мм (высота) | 24.5 |
| Габаритные размеры, мм (диаметр) | 68 |
| Масса, не более, кг | 0.2 |
| Напряжение питания, B (по шлейфу сигнализации) | 10…30 |
| Световая индикация | "Пожар" |
| Степень защиты | IP65 |
| Температура срабатывания, °С | 54…65 (А1) |
| Тип извещателя | 2-х проводный |
| Ток потребления, мА (в дежурном режиме) | 0.03 |
| Ток потребления, мА (в режиме «ПОЖАР») | 5 |
Извещатель пожарный тепловой максимальный ИП 103-10 предназначен для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений. Согласно п.7.4.20 главы 7.4 раздела 7 ПУЭ в пожароопасных зонах могут примениться электрические аппараты и приборы автоматической охранно-пожарной сигнализации, имеющие степень защиты оболочки не менее IP44.
Извещатели изготавливают 2 модификаций в соответствии с таблицей 1.
| № П/П | ВИД МОДИФИКАЦИИ | ОСОБЕННОСТЬ КОНСТРУКЦИИ | СТЕПЕНЬ ЗАЩИТЫ ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ ПО ГОСТ 14254-2015 |
|---|---|---|---|
| 1 | ИП 103-10-(А1) (температура срабатывания от 54°С до 65°С) | Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации) | IP65 |
| 2 | ИП 103-10-(А3) (температура срабатывания от 64°С до 76°С) | Питание по двухпроводной электрической соединительной линии наличие оптического индикатора (встроенная электронная плата индикации) | IP65 |
| УС-4 | Для подключения ИП 103-10 к шлейфу сигнализации | IP65 |
Извещатель предназначен для работы совместно с приемно-контрольными приборами, имеющими напряжение в шлейфе сигнализации от 10 до 30 вольт с величиной тока короткого замыкания не более 20 мА, типа «ППКОП ГИППО-1М», «СИГНАЛ-20», «СИГНАЛ-20П», «СИГНАЛ- ВК», «СИГНАЛ-ВК-4», «СИГНАЛ-ВК-6», «ВЭРС», «УОТС 1-1А», «КВАРЦ». Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала "ПОЖАР" на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель относится к невосстанавливаемым, периодически обслуживаемым изделиям. Извещатель соответствует требованиям ГОСТ Р 53325-2012, НПБ 76-98, НПБ 85-2000.
1.2. Основные технические характеристики
| Величина тока потребления извещателя ИП 103-10 в дежурном режиме | не более 30 мкА |
| Ток, потребляемый выносным индикатором ИВС-2 | не более 60 мкА |
| Величина напряжения на извещателе ИП 103-10-(А1), ИП 103-10-(А3) в режиме передачи сигнала «ПОЖАР» при протекающем токе 20 мА - не более 5,2 В; величина напряжения на извещателе в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА - не менее 4,2 В | |
| Извещатель устойчив к изменению напряжения питания в диапазоне | от 10 до 30 В |
| Режим передачи сигнала «ПОЖАР» извещателя ИП 103-10-(А1), ИП 103-10-(А3), сохраняется после снижения температуры окружающей среды. Возврат в дежурный режим должен осуществляться путем кратковременного отключения напряжения питания на время 2 с | |
| Условия эксплуатации: температура окружающего воздуха от –40°С до +50°С для ИП 103-10-(А1) и от –40°С до +60°С для ИП 103-10-(А3). Относительная влажность воздуха до 93% при температуре +40°С. | |
| Габаритные размеры извещателя | диаметр не более 70 мм; высота не более 27 мм |
| Габаритные размеры устройства соединительного | не более 108 х 108 х 34 мм |
| Масса извещателя | не более 0,1 кг |
| Масса устройства соединительного | не более 0,2 кг |
| Вывод (тип провода) - КСПВГ 2х0,2. Длина вывода – не менее 700* мм (* по согласованию с заказчиком могут поставляться с иной другой длиной вывода) | |
Площадь контролируемая одним точечным тепловым пожарным извещателем, а также максимальное расстояние между извещателями или извещателем и стеной, необходимо определять по таблице, но, не превышая величин, указанных в технических условиях и паспортах на извещатели:
| ВЫСОТА ЗАЩИЩАЕМОГО ПОМЕЩЕНИЯ, М | СРЕДНЯЯ ПЛОЩАДЬ КОНТРОЛИРУЕМАЯ ОДНИМ ИЗВЕЩАТЕЛЕМ, КВ. М | МАКСИМАЛЬНОЕ РАССТОЯНИЕ, М | |
|---|---|---|---|
| МЕЖДУ ИЗВЕЩАТЕЛЯМИ | ОТ ИЗВЕЩАТЕЛЯ ДО СТЕНЫ | ||
| До 3,5 | До 25 | 5,0 | 2,5 |
| Св. 3,5 до 6,0 | До 20 | 4,5 | 2,0 |
| Св. 6,0 до 9,0 | До 15 | 4,0 | 2,0 |
Устройство соединительное УС-4 комплектуется коммутационной платой с количеством разъемов 2 х 4 шт (по согласованию с заказчиком могут поставляться платой с количеством разъемов 4 х 4шт).
Гермовводы устройства соединительного УС-4 обеспечивают ввод подключаемого кабеля диаметром от 3 до 5,3 мм (по согласованию с заказчиком могут поставляться с гермовводом с диаметром подключаемого кабеля от 4,5 до 8 мм). Степень защиты от внешних воздействий УС-4 по ГОСТ 14254-2015 - IP65.
1.3. Комплектность
- извещатель ИП103-10 – 1 шт.
- устройство соединительное УС-4 - 1 шт.*
- индикатор выносной световой ИВС-2 - 1 шт.**
- паспорт ПАШК.425212.050 ПС - 1 экз. на упаковку
* По согласованию с заказчиком извещатели могут поставляться без устройства соединительного УС-4
** по согласованию с заказчиком извещатели могут поставляться без индикатора выносного ИВС-2.
2. Указания по эксплуатации
2.1. Схема внешних соединений
На рисунке 1 показана типовая схема соединений извещателей в шлейф приемно-контрольного прибора «ГИППО 1М».
R1* - резистор С2-33Н-0,25-5,6 кОм±5 %;
R2, R3 - резистор С2-33Н-0,25-1 кОм±5 % при применении энергопотребляющих извещателей ИП103-10-(А1), ИП103-10-(А3);
ИП1, ИП 2 - пожарные энергопотребляющие извещатели ИП103-10-(А1), ИП103-10-(А3).
*При применении энергопотребляющих извещателей ( ИП103-10 до 40 шт. и т.п.) номинал оконечного резистора R1 должен быть увеличен так, чтобы суммарное сопротивление извещателей и оконечного резистора составило 5,6 кОм±10 %, для этого можно подключить к клеммам ШС номинальный резистор (5,6 кОм) и измерить на нем напряжение (напряжение на ШС в номинальном режиме составляет от 17 до 20 В); затем отключить резистор и подключить к клеммам ШС извещатели (они должны быть в режиме «Норма») и подобрать величину оконечного резистора так, чтобы напряжения на клеммах ШС совпадало с напряжением, измеренном на номинальном резисторе. При применении извещателей с другими приемно-контрольными приборами следует пользоваться описаниями на данные приборы.
2.2. Монтаж извещателя
На рисунке 2 приведены габаритные и присоединительные размеры извещателя и устройства соединительного. Размещение и монтаж на контролируемом объекте должен производиться в соответствии с требованиями НПБ 88-2001 « Установки пожаротушения и сигнализации. Нормы и правила проектирования» и РД 78.145-93 «Системы и комплексы охранной пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ».
2.3. Проверка работоспособности извещателя
2.3.1. На время испытаний необходимо отключить выходы приемно-контрольных приборов и исполнительных устройств, управляющих средствами автоматического пожаротушения (АСПТ) и известить соответствующие организации.
2.3.2. Включить питание приемно-контрольного прибора и наблюдать одиночные мигания светодиода выносного индикатора ИВС-2, что означает индикацию дежурного режима извещателя.
2.3.3. Включить тепловентилятор и направить тепловой поток на чувствительный элемент извещателя.
2.3.4. Наблюдать переход индикатора извещателя в режим постоянного свечения и переход шлейфа сигнализации ПКП в режим ПОЖАР, при этом одиночные мигания светодиода выносного индикатора ИВС-2 прекращаются.
2.3.5. После испытаний убедиться, что извещатели готовы к штатной работе, восстановить связи приемно-контрольных приборов и исполнительных устройств со средствами АСПТ и известить соответствующую организацию о том, что система готова к штатной работе.
