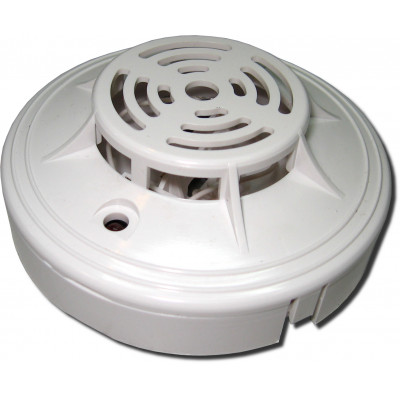

Извещатель пожарный тепловой максимальный ИП 105-1-А1
- Производитель:
- Модель:ИП 105-1-А1
| Габаритные размеры, мм (высота) | 23 |
| Габаритные размеры, мм (диаметр) | 98 |
| Диапазон рабочих температур, °С | -40…+50 |
| Масса, не более, кг | 0.15 |
| Напряжение питания, B (по шлейфу сигнализации) | 10…30 |
| Световая индикация | "Пожар" |
| Степень защиты | IP20 |
| Температура срабатывания, °С | 54…65 (А1) |
| Тип извещателя | 2-х проводный |
| Ток потребления, мА (в дежурном режиме) | 0.03 |
| Ток потребления, мА (в режиме «ПОЖАР») | 5 |
Извещатели пожарные, точечные, максимальные тепловые, неадресные, восстанавливаемые ИП 105-1-А1, ИП 105-1-А3 предназначены для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
Извещатели ИП 105-1-А1, ИП 105-1-А3 выдают информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных (далее ППК) с величиной тока короткого замыкания не более 20 мА, таких как: ''Сигнал-20'', ''Сигнал-20П'', ''Сигнал-ВК'', УОТС1-1А, ''Нота 1-01'', ''Радуга'' и других. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012).
Извещатели ИП 105-1-А1, ИП 105-1-А3 сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды.
- По умолчанию, ИП 105-1-А1, ИП 105-1-А3 выпускаются БЕЛОГО цвета. По заявке Потребителя извещатели могут поставляться КРАСНОГО или ЧЕРНОГО цвета.
2. Основные технические характеристики
| Условия эксплуатации | температура окружающего воздуха от минус 40°С до +50°С, для ИП 105-1-А1. относительная влажность не более 93% при температуре 40°С. |
| Условия эксплуатации | температура окружающего воздуха от минус 40°С до +60°С, для ИП 105-1-А3. относительная влажность не более 93% при температуре 40°С. |
| Извещатели не являются источниками каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре. | |
| Масса извещателя | не более 150 г |
| Температура срабатывания | От 54 до 65°С для ИП 105-1-А1 |
| Температура срабатывания | От 64 до 76°С для ИП 105-1-А3 |
| Ток потребляемый в дежурном режиме | не более 30мкА Вт |
| Величина напряжения в режиме передачи сигнала "Пожар" при протекающем токе 20 мА | не более 5,2 В |
| Величина напряжения в режиме передачи сигнала "Пожар" при протекающем токе 5 мА | не более 4,2 В |
| Степень защиты извещателей, обеспечиваемая оболочкой | IP20 |
| Средний срок службы извещателя | не менее 10 лет |
| Климатическое исполнение | УХЛ4 |
| Время технической готовности извещателей к работе | не более 2 с |
3. Комплектность
Комплект поставки извещателя должен соответствовать указанному в таблице.
| Обозначение | Наименование | Количество шт. |
| ПАШК.425212.009 | Извещатель пожарный тепловой ИП 105-1 | 1шт |
| Индикатор выносной световой ИВС-2* | 1шт* | |
| ПАШК.425212.009 ПС | Извещатель пожарный тепловой ИП 105-1 Паспорт | на упаковку |
* по согласованию с заказчиком извещатели могут поставляться без индикатора выносного ИВС-2.
4. Устройство и принцип работы
Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки.
Внутри корпуса на основании установлен термочувствительный элемент, три клеммы для подключения извещателя к шлейфу пожарной сигнализации и подключения резистора оконечного.
В основании извещателя имеются два отверстия для крепления при установке на объекте.
5. Размещение и монтаж
Размещение и монтаж на контролируемом объекте должен производиться в соответствии с требованиями НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования" и РД 78.145-93 "Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ".
Извещатели устанавливаются в верхней части помещения и включаются в шлейф пожарной сигнализации. Количество извещателей, включаемых в шлейф пожарной сигнализации, определяется типом приемно-контрольного прибора. Не допускается размещать и эксплуатировать извещатели ближе 1 метра от источников постоянных и переменных магнитных полей ( громкоговорителей, трансформаторов, электрических моторов ).
| Высота защищаемого помещения, м | Средняя площадь контролируемая одним извещателем, кв. м | Максимальное расстояние, м | |
| между извещателями | от извещателя до стены | ||
| До 3,5 | До 25 | 5,0 | 2,5 |
| Св. 3,5 до 6,0 | До 20 | 4,5 | 2,0 |
| Св. 6,0 до 9,0 | До 15 | 4,0 | 2,0 |
