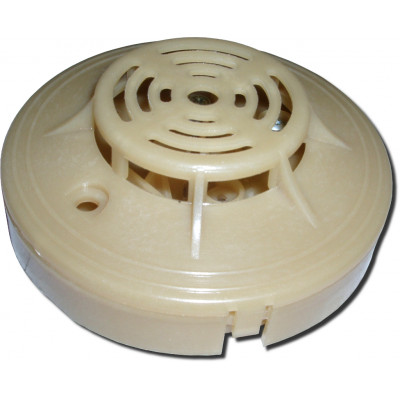

Извещатель пожарный тепловой максимальный ИП 105-1D Сауна
- Производитель:
- Модель:ИП 105-1D Сауна
| Габаритные размеры, мм (высота) | 23 |
| Габаритные размеры, мм (диаметр) | 98 |
| Диапазон рабочих температур, °С | -40…+95 |
| Максимальное коммутируемое напряжение, не более, В | 30 |
| Максимальный коммутируемый ток, не более, мА | 50 |
| Степень защиты | IP20 |
| Температура срабатывания, °С | 99…115 (D) |
| Тип извещателя | 2-х проводный (НЗ) |
Извещатель пожарный тепловой точечный максимальный ИП 105-1-D "САУНА" (в дальнейшем - извещатель), предназначен для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
Извещатель выдает информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных путем размыкания сухих контактов извещателя.
Извещатель не является источником каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.
- По умолчанию, ИП 105-1-D "САУНА" выпускается цвета "Стандарт". По заявке Потребителя извещатель может поставляться БЕЛОГО, КРАСНОГО или ЧЕРНОГО цвета.
2. Основные технические характеристики
| Тип контактов извещателя | НЗ (нормально-замкнутые) |
| Извещатель ИП 105-1-D соответствует требованиям НПБ 76-98, НПБ 85-2000, с температурой срабатывания от 99 до 115°С | |
| Масса извещателя | не более 150 г |
| Переходное электрическое сопротивление замкнутых контактов извещателя | не более 0,5 Ом |
| Максимальная коммутируемая мощность | не более 1,5 Вт |
| Диапазон коммутируемого напряжения | от 10 до 30 В |
| Диапазон коммутируемого тока | от 0,001 до 0,05 А |
| Степень защиты извещателя, обеспечиваемая оболочкой | IP20 |
| Средний срок службы извещателя | не менее 10 лет |
| Климатическое исполнение | УХЛ4 |
| Условия эксплуатации | температура окружающего воздуха от минус 40°С до +95°С, относительная влажность не более 98% при температуре 40°С. |
Время срабатывания извещателя, при повышении температуры, находится в пределах, указанных в таблице:
| СКОРОСТЬ ПОВЫШЕНИЯ ТЕМПЕРАТУРЫ, °С/МИН | ВРЕМЯ СРАБАТЫВАНИЯ, С | |
|---|---|---|
| МИНИМАЛЬНОЕ | МАКСИМАЛЬНОЕ | |
| ИП 105-1-D от температуры 70 °С | ||
| 1 | 1740 | 2760 |
| 3 | 580 | 960 |
| 5 | 348 | 600 |
| 10 | 174 | 329 |
| 20 | 87 | 192 |
| 30 | 58 | 144 |
3. Устройство и принцип работы
Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки.
Внутри корпуса на основании установлен термочувствительный элемент, клеммы для подключения извещателя к шлейфу пожарной сигнализации.
В основании извещателя имеются два отверстия для крепления при установке на объекте.
4. Размещение и монтаж
Размещение и монтаж на контролируемом объекте должен производиться в соответствии с требованиями НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования" и РД 78.145-93 "Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ".
Извещатели устанавливаются в верхней части помещения и включаются в шлейф пожарной сигнализации.
| Высота защищаемого помещения, м | Средняя площадь контролируемая одним извещателем, кв. м | Максимальное расстояние, м | |
| между извещателями | от извещателя до стены | ||
| До 3,5 | До 25 | 5,0 | 2,5 |
| Св. 3,5 до 6,0 | До 20 | 4,5 | 2,0 |
| Св. 6,0 до 9,0 | До 15 | 4,0 | 2,0 |
