Модуль речевого оповещения адресный МРО-2М прот.R3
Адресный модуль речевого оповещения МРО-2М прот. R3 предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных приборов «Рубеж-2ОП» прот. R3.
- Производитель:
- Модель:МРО-2М прот. R3
- Артикул:Rbz-073419
Функционально модуль речевого оповещения МРО- 2М прот. R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М прот. R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М прот. R3 обеспечивает:
К модулю МРО-2М прот. R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М прот. R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.

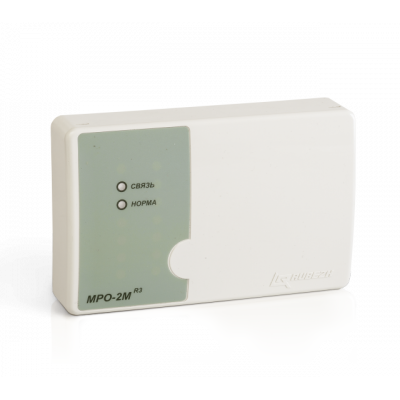

На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:
Индикатор НОРМА зеленого цвета:
Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):
В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. В приложении 1 приведена таблица возможных вариантов подключения сборок колонок и их сопротивления.
Модуль речевого оповещения МРО-2М прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М прот. R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М прот. R3 обеспечивает:
- подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
- линейный вход, может использоваться как обычный усилитель мощности;
- линейный выход для подключения ведомого МРО-2М прот. R3;
- контроль целостности цепи до акустических модулей на обрыв и КЗ;
- два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
- возможность записи в память устройства любого голосового сообщения;
- автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
- светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.
К модулю МРО-2М прот. R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М прот. R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.
На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА
Индикатор СВЯЗЬ красного цвета:
- при нажатии кнопки ТЕСТ – частое мигание в течение (2-3) с;
- Наличие обмена данными по АЛС – мигание с периодом 5 с;
- Отсутствие обмена данными по АЛС – погашен.
Индикатор НОРМА зеленого цвета:
- в дежурном состоянии постоянное свечение индикатора;
- при обнаружении неисправностей – мигание с частотой 2 Гц;
- По истечении 3 с после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) – три коротких мигания;
Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):
- для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
- для ведомого модуля – только с линейного входа.
В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. В приложении 1 приведена таблица возможных вариантов подключения сборок колонок и их сопротивления.
Модуль речевого оповещения МРО-2М прот. R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
| Напряжение питания от внешнего источника | 10,7-30 В |
| Мощность, потребляемая в дежурном режиме от внешнего источника | 2 Вт |
| Пиковый потребляемый ток от внешнего источника при воспроизведении, не более | 4,5 А |
| Ток потребления от АЛС, не более | 330 мкА |
| Количество каналов оповещения | 1 |
| Количество речевых сообщений / общая продолжительность речевых сообщений, не более | 8 / 2 мин |
| Настройка количества повторений воспроизведения | От 0 до 255 (0-бесконечно) |
| Сопротивление сборки акустических модулей, не менее | 4 Ом |
| Сопротивление линии до акустических модулей, не более | 3 Ом |
| Диапазон воспроизводимых частот речевого оповещения | От 100 до 9000 Гц |
| Габаритные размеры модуля, не более | 170x108x42 |
| Масса, не более | 220 г |
| Рабочий диапазон температур | от -25 до +60°С |
| Средний срок службы, не менее | 10 лет |
Схема внешних подключений к модулю речевого оповещения МРО-2М прот. R3
