Модуль релейный адресный РМ-4 прот.R3

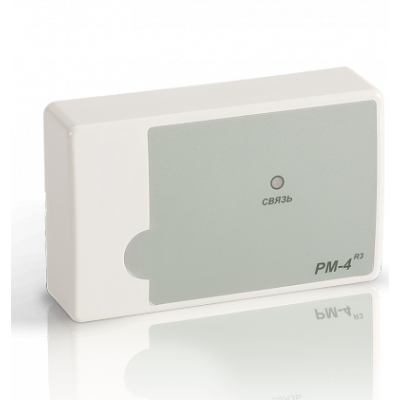

Адресный релейный модуль РМ-4 прот.R3 предназначен для управления исполнительными устройствами, входящими в состав системы пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
  • Рейтинг:
  • Производитель:
  • Модель:
    РМ-4 прот.R3
  • Артикул:
    Rbz-091614
3 675.00р.

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.

Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.

Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.

Релейный модуль РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.


Питаниеот АЛС (24-36 В)
Количество релейных выходов РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R31 / 1 / 4
Ток потребления в дежурном режиме РМ-1 прот.R3 / РМ-1С прот.R3 / РМ-4 прот.R3, не более:
0,18 мА / 0,4 мА / 0,38 мА
Каждое реле модуля РМ-1 прот.R3 или РМ-4 прот.R3 коммутирует:
–постоянный ток, напряжением 24 В
–переменный ток, напряжением 230 В
Каждое реле модуля РМ-1С прот.R3 коммутирует ток:
–постоянный ток, напряжением 24 В
–переменный ток, напряжением 230 В

до 2 А
до 0,25 А

до 5 А
до 5 А
Габаритные размеры модуля РМ-1 прот.R3, не более51х51х24 мм
Масса РМ-1 прот.R3, не более28 г
Габаритные размеры модулей РМ-1С прот.R3 / РМ-4 прот.R3, не более125х78х37 мм
Масса РМ-1С прот.R3 / РМ-4 прот.R3, не более100 г
Рабочий диапазон температурот -25 до +55°С
Средний срок службы, не менее10 лет


Схема внешних подключений к релейному модулю РМ-4 ПРОТ.R3


СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ К РЕЛЕЙНОМУ МОДУЛЮ РМ-4 ПРОТ.R3
