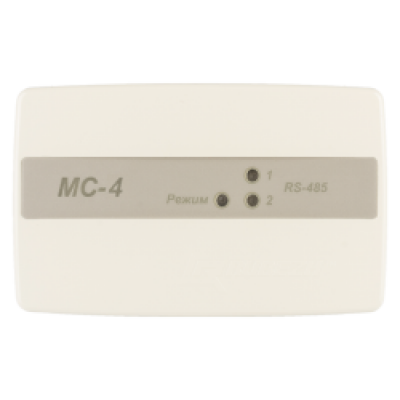

Модуль сопряжения МС-4

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard
7 484.00р.

Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм РУБЕЖ с системой передачи извещений по GSM каналам НАВИГАРД.

Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов тм РУБЕЖ и доставку их до передатчика NV2050.

Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчик NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции.

Питание МС-4 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с.

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущегосостояния МС-4.

Светодиодный индикатор РАБОТА:

  • дежурная индикация с частотой 1 Гц.

Светодиодный индикатор RS-485 «1»

  • при отсутствии обмена с ППКП – не светится;
  • при наличии обмена с ППКП мигает с частотой 10 Гц.

Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе передачи извещений по GSM каналам НАВИ- ГАРД, необходимо выполнить следующие действия: подключить модуль сопряжения МС-4 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485; подключить модуль сопряжения МС-4 к передатчику NV2050 че- рез COM порт.

Перед монтажом МС-4 должен быть предварительно сконфи- гурирован. Для конфигурирования необходимо подключить МС-4 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec версии не ниже 3.12. Запустить Firesec Администратор, от- крыть Дизайнер проекта. В список устройств добавить МС-4, выста- вить ему адрес в диапазоне от 1 до 100.

Перед записью конфигура- ции убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации при- бора производиться не будет. Выделить МС-4 в списке устройств, от- крыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».

Технические характеристики
Питание12 В или от USB ПК
Количество интерфейсов для подключения:
-ППКП тм РУБЕЖ – RS-485, гальванически развязанный
-Передатчика NV 2050 – COM порт согласно схеме
-USB – для конфигурирования




Длина кабеля интерфейса RS-485, не более1000 м
Длина кабеля интерфейса USB, до
Габаритные размеры модуля, не более125х78х37 мм
Масса, не более200 г
Рабочий диапазон температурот 0 до плюс 40°С
Средний срок службы, не менее10 лет
