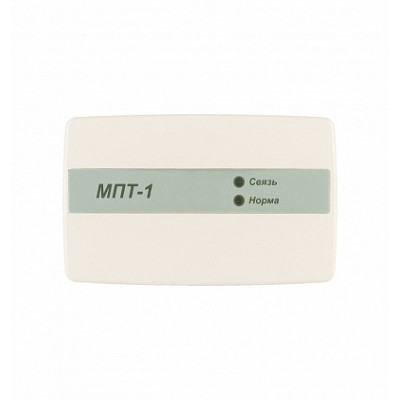

Модуль управления пожаротушением МПТ-1
- Производитель:
- Модель:МПТ-1
- Артикул:Rbz-073404
Модуль пожаротушения является программируемым устройством. Конфигурация входов и выходов задается пользователем с приемно-контрольного прибора, либо через ПО ОПС «FireSec»
Модуль пожаротушения МПТ-1 обеспечивает:
- подключение и работу светозвуковых оповещателей;
- управление автоматическими устройствами пожаротушения по командам, поступающим по 2-х проводной адресной линии связи (АЛС) от приемно-контрольного прибора;
- возможность подключения в шлейф сигнализации (ШС) неадресных пожарных извещателей ИП 212-45, ИП 212-141М или аналогичных (версия ПО МПТ-1 должна быть не ниже 2.13), а также ручных пожарных извещателей ИПР 513-10 или аналогичных;
- формирование временной задержки перед включением АУП;
- контроль открытия дверей и окон по датчику «Двери-Окна»;
- контроль выхода огнетушащего вещества по датчикам «Масса» и «Давление» для газового пожаротушения;
- контроль выходных цепей (ВЫХ1-ВЫХ5) на обрыв и короткое замыкание (световой и звуковой сигнализации, выходов пуска АУП);
- различные тактики включения световой, звуковой сигнализации и выходов пуска АУП;
- возможность включения режима «Автоматика» с помощью ключей Touch Memory;
- светодиодную индикацию статуса, режимов работы и наличия связи с центральным прибором;
- контроль своей работоспособности и передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор.
Логика работы выходных цепей (ВЫХ1-ВЫХ5) задается пользователем при конфигурировании. Модуль имеет 2 статуса: ведущий и ведомый. Ведомый управляется от ведущего и предназначен для увеличения количества выходов для управления устройствами пожаротушения и оповещения. Питание модуля осуществляется от внешнего источника питания. Адресные линии связи гальванически развязаны по постоянному току от источника питания прибора. В приложении 3 приведена таблица установок, задаваемых при конфигурировании МПТ-1.
Модуль пожаротушения МПТ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Модуль МПТ-1 комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле МПТ и выходным клеммником для подключения к нагрузке (исполнительному устройству).
| Технические характеристики | |
|---|---|
| Напряжение питания | от 10,5 до 28,5 В |
| Ток потребления МПТ-1 без учета потребления исполнительных устройств, подключенных к выходам: -потребление модуля при выключенных выходах при напряжении питания 12 В (24 В) -потребление каждого включенного выхода (реле) при напряжении питания 12 В (24 В) | 130 мА (67 мА) 25 мА (12 мА) |
| Параметры выходов: -ток, коммутируемый каждым выходом, не более -ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более | 2 А 5 А |
| Ток контроля исправности цепи: -в выключенном состоянии выхода, не более -во включенном состоянии выхода, не менее | 2 мА 50 мА |
| Ток контроля входов для подключения датчиков «Масса», «Давление», «Двери-Окна», не более | 2 мА |
| Габаритные размеры модуля, не более | 125х78х37 мм |
| Масса, не более | 200 г |
| Рабочий диапазон температур | от минус 25 до плюс 50°С |
| Средний срок службы, не менее | 10 лет |
