Преобразователь интерфейса МС-Е

Модуль сопряжения МС-Е обеспечивает:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 57 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу:

• скорость передачи – 10/100 Мбит/с;
• настраиваемый half- или full-duplex;
• используемые протоколы: UDP, ICMP (ping), ARP;
• прием/передача единичных пакетов.

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;

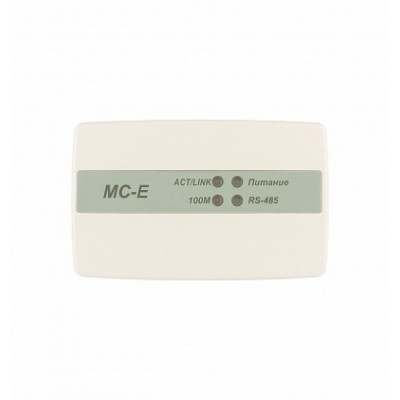

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор Ethernet:

• при подключении линии Ethernet, но при отсутствии обмена с рограммой ОПС «FireSec», мигает с частотой 1 Гц;
• при наличии обмена с ПО ОПС «FireSec» мигает с частотой 5 Гц;
• при потере связи с ПК – не светится.

Светодиодный индикатор RS-485:

• при отсутствии обмена с ППКП – не светится;
• при наличии обмена с ППКП – мигает с частотой 10 Гц.

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ СОПРЯЖЕНИЯ МС-Е
