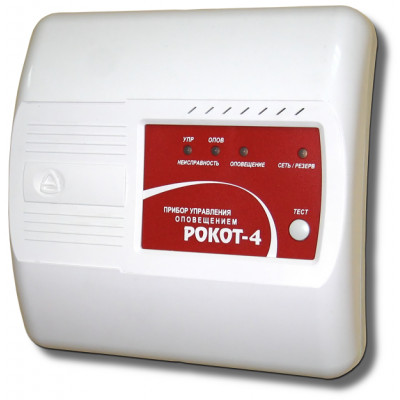

Прибор управления оповещением Рокот-4
- Производитель:
- Модель:Рокот-4
Габаритные размеры, мм | 205х200х75 |
Диапазон рабочих температур, °С | -30…+55 |
Количество линий оповещения | 2 |
Количество линий управления | 3 |
Количество сообщений | 1 |
Масса, не более, кг | 0.5 |
Минимальное активное сопротивление нагрузки, Ом | 2 |
Напряжение питания, B (от встроенного аккумулятора) | 12 В; 2.2 Ач |
Напряжение питания, B (от сети переменного тока) | 187…242 |
Потребляемая мощность (в режиме тревожного оповещения, Вт) | 15 |
Степень защиты | IP40 |
Прибор управления оповещением «Рокот-4» в составе системы речевого оповещения пожарной «РОКОТ» предназначен для трансляции речевой информации и предварительно записанного речевого сообщения при возникновении пожара или других экстремальных ситуаций.
Прибор работает с акустическими системами «АС-2-1», «АС-3-1», «АС-3-3», «АС-2-2», «АС-3-2», «АС-3-4», а так же «АС-2-3» и «АС-2-4» (без подключения светового канала), подключенными с помощью соединительных линий (линий оповещения).
Прибор предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточную непрерывную работу.
Прибор предназначен для работы совместно с приемно-контрольными пожарными приборами серий «Гранит», «Карат», «Кварц», «Пирит» или аналогичными приборами других производителей, имеющими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».
Особенности
- Прибор обеспечивает речевое оповещение, воспроизводя записанное тревожное сообщение: «Внимание! Пожарная тревога! Всем сотрудникам и посетителям необходимо срочно покинуть здание» или транслируя сигнал, подаваемый на линейный вход.
- Прибор имеет два выхода линий оповещения (ЛО). Тревожное сообщение передается в каждую ЛО поочередно. Трансляция внешнего сигнала с линейного входа возможна только по ЛО1.
- К каждой из ЛО может быть подключено до 8 АС типов «АС-2-1», «АС-2-3», «АС-3-1», «АС-3-3» или до 16 АС, имеющих высокое входное сопротивление: «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4».
- Есть вариант параллельно-последовательного соединения «АС-2-2», «АС-2-4», «АС-3-2», «АС-3-4» – до 61 шт. в одну ЛО.
- Управление тревожным оповещением осуществляется:
- автоматически, при получении сигнала от прибора пожарной сигнализации, включенного в линию УА.
- вручную, с панели индикации и управления прибора.
- дистанционно, с помощью устройства дистанционного пуска, включенного в линию УР.
- Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи (АБ) при пропадании напряжения сети и обратно с сохранением функционального состояния.
- Прибор, при наличии сетевого напряжения, подзаряжает АБ в буферном режиме.
- Прибор имеет функции контроля наличия АБ, защиты АБ от глубокого разряда, защиты АБ от короткого замыкания и защиты АБ от переполюсовки выводов.
- Прибор осуществляет непрерывный контроль линий управления и периодический контроль линии оповещения на отсутствие замыканий или обрывов.
- Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход «Неисправность».
- Для обеспечения контроля запуска оповещения прибор имеет выход «Пуск».
- Усилитель мощности звукового сигнала, используемый в приборе, имеет защиту от короткого замыкания линии оповещения.
Технические характеристики
Напряжение питания сети переменного тока, 50 Гц | от 187 В до 242 В |
Мощность, потребляемая от сети переменного тока, в дежурном режиме, не более | 3 Вт |
Мощность, потребляемая от сети переменного тока, в режиме тревожного оповещения при максимальном количестве АС и заряженной АБ, не более | 15 Вт |
Номинальная ёмкость аккумуляторной батареи | 2,2 Ач |
Диапазон рабочих температур | минус 30... 55 °С |
Масса без аккумуляторной батареи, не более | 0,5 кг |
Степень защиты оболочкой (при монтаже на ровную поверхность) | IP40 |
Габаритные размеры | 205x200x75 мм |
Срок службы, не менее | 10 ле |
