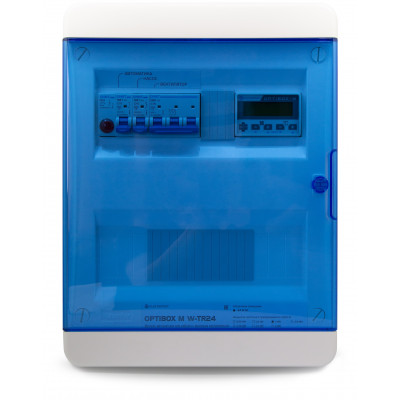

Модуль-шкаф автоматики вентиляции OPTIBOX W-mini/1,5 Electrotest

Модуль автоматики вентиляции OPTIBOX W-mini/1,5 Electrotest В НАЛИЧИИ ПО СПЕЦ ЦЕНЕ 10 ТЫС РУБ (Б/У)

Применение шкафа автоматики  OPTIBOX W-mini

Для управления системой канальной вентиляции с водяным нагревом и водяным или хладоновым охлаждением, с возможностью плавного регулирования скорости вентиляторов и дистанционного управления с выносного пульта. Шкафы автоматики OPTIBOX полностью совместимы с оборудованием любого производителя: Breezart, Dimmax, DVS, Electrolux, Korf, Lessar, NED, Ostberg, Salda, SHUFT, Systemair, Vents, Vertro, WHEIL, Арктос, ВЕЗА и других.

Регулирование температуры

• Регулирование температуры приточного воздуха и температуры обратной воды;
• Каскадное регулирование температуры воздуха в помещении, с ограничением min и max температуры приточного воздуха.

Управление воздушным потоком

• Управление приводом заслонки наружного воздуха с возвратной пружиной 1х230В;
• Управление приточным (и вытяжным) вентиляторами суммарной силой тока до 18 А;
• Плавное регулирование скорости вентилятора на выбор:
• - до 280 Вт (1х230В) через встроенный регулятор,
• - до 5,5 кВт (3х400В) через внешние регуляторы (встроенная силовая часть),
• - любой мощности через внешние регуляторы (модификация X).

Управление нагревом

• Управление водяным калорифером с 3-позиционным приводом клапана ~220В или приводом с питанием ~24В и управлением по 0-10В (модификация TR24).

Управление охлаждением

• Водяным охладителем с 3-позиционным приводом клапана ~220В;
• Компрессорно-конденсаторным блоком с ЭМ-клапаном и датчиками давления фреона, ~220В до 5А, или фреоновым охладителем с собственной автоматикой;

Защита и контроль

• Защита от замораживания;
• Защита от короткого замыкания по току;
• Защита от замораживания по датчикам температуры и по капиллярному термостату;
• Контроль загрязнения воздушного фильтра;
• Контроль работы вентилятора по датчику перепада давления с программируемой задержкой срабатывания или по термоконтатам;
• Контроль сигнала внешней пожарной сигнализации;
• Контроль обрыва датчиков температуры;
• Выход на внешнюю сигнализацию об аварии.

Дистанционное управление

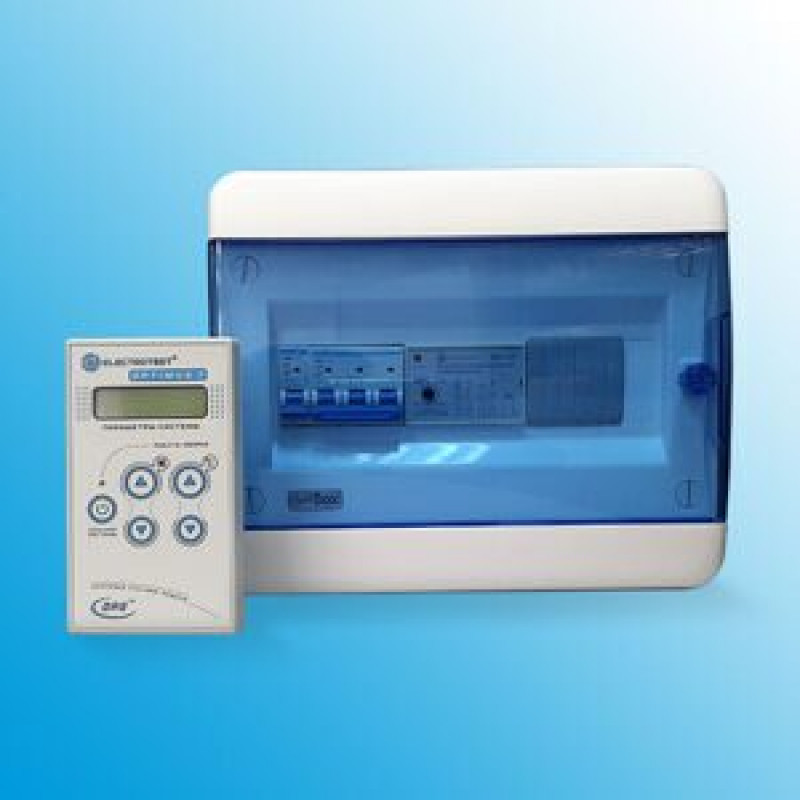

• Контроллер шкафа автоматики одновременно является выносным проводным пультом управления вентиляцией с настенным креплением. Настройку конфигурации оборудования можно производить с пульта без необходимости открывать шкаф управления.
• Модуль поставляется сразу с подключенным контроллером с длиной линии 1 метр — это значительно экономит время монтажа и позволяет быстрее ввести его в эксплуатацию.

Модификации

OPTIBOX W-Mini-TR24
В шкафах автоматики модификации "TR24" реализовано управление по 0-10В водяным калорифером с питанием привода клапана ~24В.

OPTIBOX W-Mini/X
В модулях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

OPTIBOX W-Mini/SR
В модулях модификации “SR” встроен синусоидальный регулятор оборотов вентилятора (электронный автотрансформатор) мощностью до 160/280 Вт (1х230В).

Маркировка
Маркировка модуля отражает информацию о максимальной мощности подключаемых вентиляторов, а также модификации шкафа:
OPTIBOX W-Mini-TR24/SR-1,8

Тип нагревателя:
E — электрический
W — водяной
Линейка модулей:
Mini — компактные

Питание привода клапана:
... — ~220В (3-позиционный)
TR24 — ~24В (0-10В)

Управление вентиляторами:
1-1,6 — прямой пуск и остановка вентиляторов с суммарным током двигателей в пределах обозначенного диапазона со шкафа без регулирования скорости
X — без силовой части для подключения вентиляторов
(управление через внешние пускатели или регуляторы)
0,55 — без автомата с уставкой тока
(питание частотного преобразователя указанной мощности)
SR-1,8 — один встроенный регулятор скорости мощностью до 1,0 или 1,8А (160 или 280 Вт)
