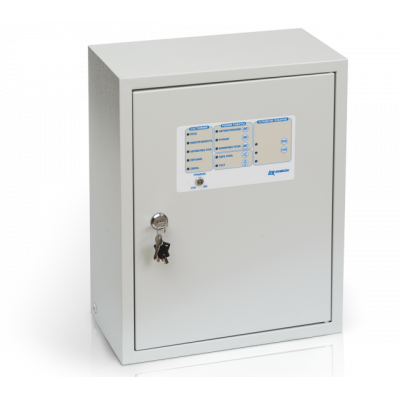

Шкаф управления насосами и вентиляторами трехфазный адресный ШУН/В-0,75-00 прот.R3

ШУН/В-0,75-00-R3 в наличии 3шт по цене 30 000 руб!
  • Рейтинг:
    0 отзывов
  • Производитель:
    Рубеж
  • Модель:
    ШУН/В-0,75-00 прот.R3
  • Артикул:
    ШУН/В-0,75-00-R3
30 000.00р.

Шкаф управления насосами и вентиляторами трехфазный адресный ШУН/В-0,75-00 прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

Шкаф управления пожарный Рубеж ШУН/В-0,75-00-R3 выполняет следующие функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора, входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в приемно-контрольный прибор сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от пожарного приемно-контрольного прибора, по командам датчиков уровня или по командам местного управления.

Шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В прот.R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.


Рабочее напряжение сети
230 (+23/-35) В
400 (+40/–60) В
Номинальная частота50 ±1 Гц
Собственная потребляемая мощность от сети, не более100 ВА
Тип системы заземления (выбирается при помощи перемычки)TN-C/ТN-S
Степень защиты оболочкиIP 31 (IP 54 по требованию заказчика)
Габаритные размеры:
ШУН/В прот.R3 мощностью от 0,18 до 45 кВт
ШУН/В прот.R3 мощностью от 55 до 110 кВт
ШУН/В прот.R3 мощностью от 132 до 185 кВт
ШУН/В прот.R3 мощностью от 220 до 250 кВт
510 х 410 х 250 мм
810 х 660 х 270 мм
1600 х 600 х 450 мм
1600 х 800 х 450 мм
Масса, не более:
ШУН/В прот.R3 мощностью от 0,18 до 15 кВт
ШУН/В прот.R3 мощностью от 18 до 45 кВт
ШУН/В прот.R3 мощностью от 55 до 110 кВт
12 кг
17 кг
45 кг
Средний срок службы, не менее10 лет
Рабочий диапазон температурот 0 до +55°С


В зависимости от назначения ШУН/В прот.R3 может выполнять функции управления работой:

  • пожарного насоса;
  • дренажного насоса;
  • жокей-насоса;
  • вентилятора.

ШУН/В прот.R3 реализует следующие функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В прот.R3 может находиться в следующих режимах управления:

  • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
  • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
  • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

ШУН/В прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:

1 – контроллер;
2 – вводной автоматический выключатель;

3 – контактор;
4 – реле контроля трехфазного напряжения;
5 – клеммы для подключения внешних цепей;
6 – звуковой сигнализатор;
7 – переключатель УПРАВЛЕНИЕ;
8 – плата индикации.

ШУН/В прот.R3

Выбор типа управления ШУН/В прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».



Схема внешних подключений к шкафу управления ШУН/В прот.R3



СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ к ШКАФу УПРАВЛЕНИЯ ШУН/В прот.R3

Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.

Подключение внешних цепей к ШУН/В прот.R3, в зависимости от выбранного типа устройства управления, представлено в таблице:

Назначение цепиНомер клеммной колодки (обозначение
на электрической принципиальной схеме)
ввод 400В фаза А (питание шкафа)X1.1
ввод 400В фаза В (питание шкафа)X1.2
ввод 400В фаза С (питание шкафа)X1.3
ввод 400В фаза А (питание двигателя)X1.4
ввод 400В фаза В (питание двигателя)X1.5
ввод 400В фаза С (питание двигателя)X1.6
ввод 400В N (нейтральный проводник, питание шкафа)X1.7
ввод 400В PE (защитный проводник)X1.8
Вход 1*X1.9
Вход 1*X1.10
Вход 2*X1.12
Вход 2*X1.13
Вход 3*X1.15
Вход 3*X1.16
неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)X1.24
неисправность (НЗ), (0,5A 230VAC; 0,5A 30VDC)X1.25
неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)X1.26
неисправность (НР), (0,5A 230VAC; 0,5A 30VDC)X1.27
АЛС входX1.91
АЛС входX1.92
АЛС выходX1.94
АЛС выходX1.95

*В зависимости от назначения шкафа:

ШУН/В прот.R3 в варианте дренажного насоса:

X12.9 – Датчик низкого уровня
X12.10 – Датчик низкого уровня
X12.12 – Датчик высокого уровня
X12.13 – Датчик высокого уровня
X12.15 – Датчик аварийного уровня
Х12.16 – Датчик аварийного уровня

ШУН в варианте жокей насоса:

X12.9 – Датчик работы пуск/стоп
X12.10 – Датчик работы пуск/стоп

ШУН/В прот.R3 в варианте пожарного насоса:

X12.9 – датчик выхода на рабочий режим
X12.10 – датчик выхода на рабочий режим
X12.12 – кнопки ДУ пуск/стоп
X12.13 – кнопки ДУ пуск/стоп

ШУН/В прот.R3 в варианте вентилятора:

X12.9 – датчик выхода на рабочий режим
X12.10 – датчик выхода на рабочий режим
X12.12 – кнопки ДУ пуск/стоп
X12.13 – кнопки ДУ пуск/стоп
