Ороситель спринклерный горизонатльный СВ01-РГо0,47-R1/2/Р57.В3 (СВГ-12) бронза

Спринклер горизонтального исполнения бронзовый
Коэффициент производительности - 0,47
Номинальная температура срабатывания 57 °С
Маркировочный цвет жидкости в колбе - оранжевый
Номинальное время срабатывания - 300 с
Предельно допустимая рабочая температура 38 °С

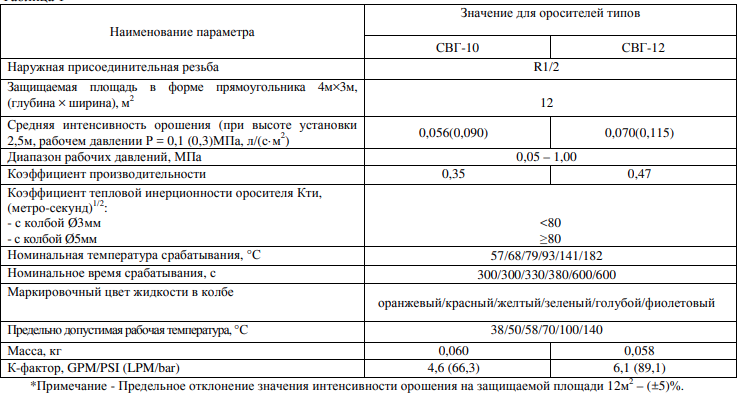

К-фактор 6,1 GPM/PSI (89,1 LPM/bar)
Средняя интенсивность орошения при высоте установки 2,5м, рабочем давлении Р = 0,1 (0,3) МПа - 0,070(0,115) л/(с·м2)
296.00р.

Ороситель спринклерный водяной горизонтальный (спринклер) устанавливается горизонтально в автоматических установках водяного пожаротушения и предназначен для разбрызгивания и распределения воды по защищаемой площади с целью тушения пожара, создания водяных завес, охлаждения строительных и технологических конструкций.

Ороситель – изделие неразборное и неремонтируемое.

Условный диаметр выходного отверстия 10 и 12мм.

По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5ºС.

Ороситель изготавливается:

·        без покрытия (в обозначении буква «о»);

·        с декоративным полиэфирным (полиэстеровым) покрытием (в обозначении буква «д»).

Ороситель изготавливается:

·        без резьбового герметика;

·        с резьбовым герметиком (на присоединительную резьбу нанесен герметик).

Пример записи обозначения горизонтального спринклера при его заказе и в другой документации в соответствии с ГОСТ Р 51043-2002 (в скобках указана маркировка оросителя):

СВО1-РГо0,47-R1/2/Р68.В3-«СВГ-12»-бронза (СО–Г – 0,47 - 68ºС – - № партии)

СВО1-РГд0,35-R1/2/Р57.В3-«СВГ-10»-металлик (СО–Г – 0,35 - 57ºС – дата - № партии)

СВО1-РГд0,47-R1/2/Р68.В3-«СВГ-12»-белый (СО–Г – 0,47 - 68ºС – дата - № партии).





ВИДЕО: Эпюрыорошения оросителей спринклерных водяных горизонтальных СВГ-10, СВГ-12производства Спецавтоматика.
