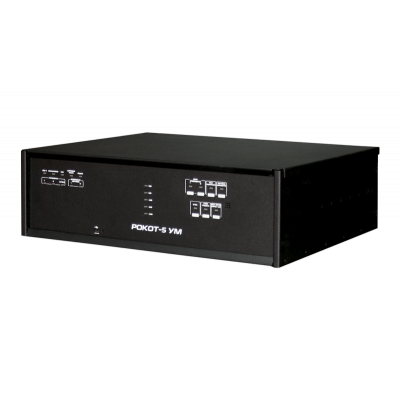

Усилитель мощности Рокот-5 УМ-30
Усилитель мощности, 120Вт, 30В, 2 зоны оповещения, 4 линии оповещения, 2 линии светового оповещения с защитой от перегрузки и КЗ, встроенный РИП (под АКБ 2шт х 12Ач). Настольное исполнение, в комплекте крепеж для 19”-стойки.
- Производитель:
- Модель:Рокот-5 УМ-30
Назначение
Усилитель мощности «Рокот-5 УМ» входит в состав системы речевого оповещения пожарной «Рокот-5» и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО».
Усилитель работает с акустическими системами АС-4, АС-4-2, АС-5.
Усилитель имеет два варианта исполнения в зависимости от напряжения выходного сигнала:
- «Рокот-5 УМ» исполнение 1 – напряжение 100 В.
- «Рокот-5 УМ» исполнение 2 – напряжение 30 В.
Особенности
- Цифровая линия управления;
- Четыре выхода подключения линий оповещения (ЛО) разделённых на две зоны оповещения;
- Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
- Два выхода подключения линии светового оповещения (ЛСО), защищенных от перегрузки и короткого замыкания;
- Периодический автоматический контроль ЛО и ЛСО на отсутствие замыканий или обрывов;
- Отдельный выход для контроля неисправности;
- Автоматический переход на питание от аккумуляторной батареи (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
- Контроль наличия АБ и защита их от глубокого разряда;
- Защита от короткого замыкания и переполюсовки выводов АБ;
- Возможность обновления прошивки.
Технические характеристики
| Количество зон оповещения | 2 |
| Количество линий оповещения в каждой зоне | 2 |
| Максимальная суммарная нагрузочная способность линий оповещения | 120 Вт |
| Максимальное значение действующего напряжение выходного сигнала в линии оповещения | 30 В |
| Количество линий светового оповещения | 2 |
| Напряжение питания (ток переменный) | от 165 до 253 В |
| Максимальная мощность, потребляемая от сети, не более | 200 Вт |
| Количество устанавливаемых в прибор АБ | 2 шт. x 12 В |
| Номинальная емкость АБ | 12 Ач |
| Средний ток потребления от АБ в дежурном режиме при отсутствии сетевого питания | 150 мА |
| Средний ток потребления от АБ в режиме оповещения при нагрузке 120 Вт | 1,5 А |
| Габаритные размеры | 425x360x130 мм |
| Масса без аккумуляторной батареи, не более | 8 кг |
| Диапазон рабочих температур | -10... 55 °С |
| Относительная влажность воздуха при температуре +40 °С, не более | 93 % |
