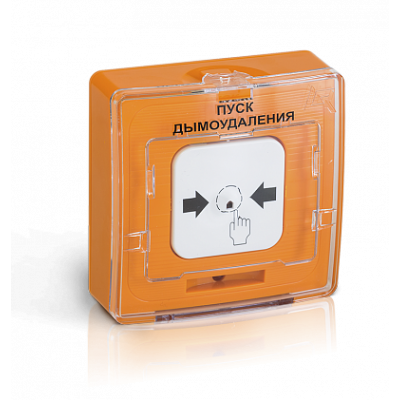

Устройство дистанционного пуска адресное УДП 513-11 прот.R3 ПУСК ДЫМОУДАЛЕНИЯ оранжевый

Устройство дистанционного пуска адресное УДП 513- 11 прот.R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
  • Рейтинг:
  • Производитель:
  • Модель:
    УДП 513-11 прот.R3 ПУСК ДЫМОУДАЛЕНИЯ
  • Артикул:
    bz-122220
1 195.00р.

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Современный дизайн и простота использования.

Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:

  • В жёлтом цвете - надписи, относящиеся к тушению пожара.
  • В оранжевом цвете - надписи, относящиеся к дымоудалению.
  • В зелёном - разблокировка путей эвакуации.
  • В белом и синем цвете - надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.

Схема подключения устройства дистанционного пуска УДП 513-11 ПРОТ.R3 В АЛС


Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента (Рисунок Г).



Питаниеот АЛС
Усилие нажатия на кнопку, не менее25 Н
Частота моргания светового индикатора в режиме “дежурное“0,25 Гц
Частота моргания светового индикатора в режиме “Нажатие кнопки”2 Гц
Габаритные размеры модуля, не более88х85х46 мм
Масса, не более150 г
Степень защиты оболочкиIP31
Рабочий диапазон температурот -40 до +55°С
Средний срок службы, не менее10 лет
