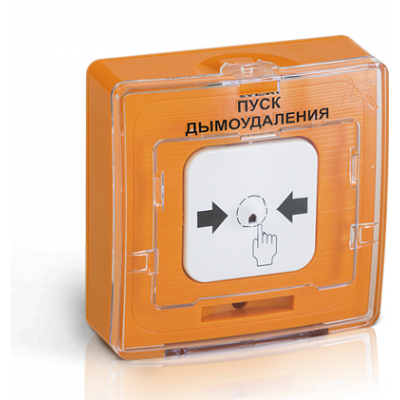

Устройство дистанционного пуска УДП 513-10 ПУСК ДЫМОУДАЛЕНИЯ оранжевый

Устройство дистанционного пуска электроконтактное "ПУСК ДЫМОУДАЛЕНИЯ", оранжевого цвета, с устройством индикации, напряжение питания 9…30 В, ток потребления в дежурном режиме 50 мкА, степень защиты оболочкой IP31, габаритные размеры 88х85х46 мм
  • Рейтинг:
  • Производитель:
  • Модель:
    УДП 513-10 ПУСК ДЫМОУДАЛЕНИЯ
537.00р.
Габаритные размеры, мм 88х85х46
Диапазон рабочих температур, °С -40…+60
Максимальное коммутируемое напряжение, не более, В -
Максимальный коммутируемый ток, не более, мА -
Маркировка по взрывозащите -
Масса, не более, кг 0.15
Напряжение питания, B (по шлейфу сигнализации) 9…30
Напряжение питания, B (постоянного тока) -
Световая индикация "Дежурный режим"; "Доступ предоставлен"
Степень защиты IP31
Тип извещателя 2-х проводный (НР)
Ток потребления, мА (в дежурном режиме не более) 0.05
Ток потребления, мА (в режиме «ПОЖАР») -

Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на много кратное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени.

Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммниками для внешних подключений.

УДП 513-10 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В. При нажатии кнопки сработки УДП 513-10 скачкообразно уменьшает свое внутреннее сопротивление в прямой полярности до величины 500 Ом.

УДП 513-10 исп.1 предназначен для круглосуточной и непрерывной работы с приёмно-контрольными приборами, обеспечивающими контроль сухих контактов и не выдающими в шлейф напряжение питания. Устройство УДП 513-10 исп.1 содержит в своем составе перекидное реле типа «сухой контакт» и при нажатии кнопки сработки происходит переключение контактов реле, замыкая одну цепь и размыкая другую.

Устройство дистанционного пуска электроконтактное УДП 513-10 и УДП 513-10 исп.01 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.

Питание УДП 513-10 и передача сигнала «Нажатие кнопки» осуществляется по шлейфу сигнализации. Питание УДП 513-10 исп.01 осуществляется от внешнего источника питания 12/24 вольта, для предотвращения выхода из строя при нажатии кнопки необходима установка токоограничительного резистора Rогр. Передача сигнала «Нажатие кнопки» осуществляется по отдельной линии (ШС), не связанной с линией питания.

Устройство дистанционного пуска УДП 513-10 и УДП 513-10 исп.01 выпускается в соотвествии с ГОСТ Р 53325-2012:

  • В жёлтом цвете- надписи относящиеся к тушению пожара;
  • В оранжевом цвете - надписи относящиеся к дымоудалению;
  • В зелёном - разблокировка путей эвакуации;
  • В белом цвете надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.


    Схема подключения двухпроводная УДП 513-10 и УДП 513-10 исп.01




    Четырехпроводная схема подключения УДП 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП)




    Схема подключения УДП 513-10 исп.1 с использованием НР-контактов и индикацией



    Схема подключения УДП 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери
