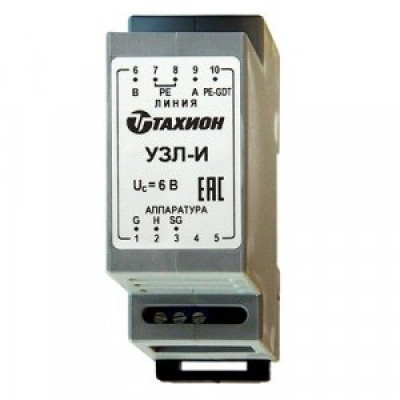

УЗЛ-И Устройство защиты линии интерфейса RS-485
- Производитель:
- Модель:УЗЛ-И
Описание:
Устройство защиты УЗЛ-И предназначено для защиты от импульсных перенапряжений оборудования распределительных сетей аппаратуры промышленной автоматизации, портов последовательного интерфейса RS-485 и его аналогов, сигнальных портов систем управления и измерения. Устанавливается на DIN-рейку.
Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.
УЗЛ-И по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
Основные технические характеристики:
№ п/п | Характеристика |
|
1 | Номинальное рабочее напряжение UN | 5 В DC |
2 | Макс. длительное рабочее напряжение UС | 6,5 В DC |
3 | Номинальный рабочий ток IN | 100 мА |
4 | С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля | 2 / 2 кА |
5 | Суммарный импульсный ток (8/20 мкс) | 4 кА |
6 | С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) |
15 В 15 В 600 В |
7 | Время срабатывания tA, не более Линия-линия / линия-земля | 10нс/100 нс |
8 | Вносимое сопротивление на цепь, не более | 4,7 Ом |
9 | Скорость передачи данных, не более | 1 Мбит / сек |
10 | Диапазон рабочих температур | - 55°С ¸ +85°С |
11 | Габаритные размеры | 89 х 58 х 35 мм |
12 | Вес в упаковке | 90 г |
13 | Категория испытаний по МЭК 61643-21 | С2 |
